Equipement des Ground Stations (stations au sol)

Postby F6DZP » Tue 2 Jul 2013 07:46

Équipement des “Ground Station” pour la réception Ham Video


Specifications principales


· Antenne
polarisation : RHCP (circulaire droite)
gain d’environ 26 dB

· rotor site et azimuth
précision : +/- 2 degrés (parabole 1.2 m )
vitesse rotation : 5° par seconde
portée : 0-180° élévation & 0-360° azimuth

· LNB (Low Noise Block downconverter)
Fréquence d’entrée : Bande S
Fréquence de sortie : Bande L
gain : au moins 40 dB
stabilité en fréquence : +/- 20 kHz
facteur de bruit: environ 0.7 dB

· logiciel de poursuite :
permettant le mode flip

· récepteur DVB-S receiver
>> permettant de recevoir des SR ( débits / Symbol Rate ) bas comme le 1,3 MS/s
>> ayant un système de verrouillage sur la fréquence pouvant suivre l'effet Doppler.


équipement Ground Station.jpg
équipement Ground Station.jpg (127.35 KiB) Viewed 30698 times


source : ARISS

JP F6DZP
Last edited by F6DZP on Tue 2 Jul 2013 12:17, edited 1 time in total.
F6DZP

Posts: 862
Joined: 24 Dec 2010

Re: Equipement des Ground Stations (stations au sol)

Postby F6DZP » Tue 2 Jul 2013 07:54

Détails sur composants
Commentaires - Références – Sources


1. Parabole avec rotor AZ-EL

Le disque doit être monté pour une poursuite en azimuth et élévation mû par des moteurs de précision, avec un système de pointage de précision totale de 2 ° ou moins (y compris le moteur de précision, l'alignement d'antenne, et un logiciel de commande de pointage).

Le mouvement d'élévation doit couvrir 180 degrés (capacité de mode retourné).
Le mouvement azimut doit couvrir 360 degrés ou plus.
Une alternative possible au mode retourné(flip mode) pour le mouvement d'élévation est la capacité de mouvement azimut de 540 degrés pour permettre la réception de passes ISS plus au nord.
Azimut vitesse angulaire supérieure à 5 ° / sec permet la réception de l'ISS pour une passe à 90 ° d'élévation.
Une vitesse angulaire moindre va permettre la réception des passes à basse altitude.
Les moteurs AZ-EL pour les principales stations terrestres européennes sont prises chez Prosistel (http://www.prosistel.it ).
Le pilote est WISP DDE par CX6DD (http://www.mederoscnc.com/CX6DD/wispdde/wispdde.htm ) modifié par l'AMSAT Italia pour interfacer les rotors Prosistel en mode portée étendue pour l’Azimut.
Cette version modifiée de WISP DDE permet également le balayage automatique de l'antenne autour de la direction du soleil, à la fois pour vérifier l'alignement Az / El correcte et aussi pour mesurer le G / T du système de réception.


2. Logiciel de poursuite

Un certain nombre de logiciels de pousuite shareware, freeware, Cardware et versions commerciales sont disponibles sur le web.
Sélectionner un logiciel qui prend en charge la capacité à conduire les moteurs AZ-EL, le mode bascule inclus.
Le logiciel de pousuite utilisé pour les essais en cours sont Orbitron (http://www.stoff.pl/).


3. Tête de parabole LHCP

Les antennes ARISS sur Columbus sont polarisée circulairement à droite. Ainsi, pour les simples antennes à réflecteur, l'alimentation doit être polarisée circulairement à gauche, puisque chaque réflexion sur le disque inverse la polarisation.
La tête de parabole peut être un type patch ou d'un type hélice, placé dans le foyer de la parabole.
La tête de parabole utilisée pour les stations au sol ARISS-Europe est un produit de
HamDesign RF (http://www.rfhamdesign.com)
Type LH-13XL 2.1 - 2.7GHz Connecteur N femelle 50 ohms

4. LNB
Les stations au sol ARISS-Europe sont équipés d'un convertisseur abaisseur LNB produite par Kuhne électronique. Le LNB est conçu pour montage sur mât près de la parabole.
Deux options sont utilisables:

Option 1:
KU LNC 25 TM (centrée de 2450 MHz)
Gamme de fréquences: 2350 - 2550 MHz
IF: 1433,5 à 1633,5 MHz
Amplification: 40 dB
http://www.kuhne-electronic.de/en/produ ... 25-tm.html

Option 2:
KU LNC 23 TM (centré 2385 MHz) - DATV spécifique
Gamme de fréquences: 2320 - 2450 MHz
IF: 1404 - 1534 MHz
Amplification: 40 dB
http://www.kuhne-electronic.de/en/produ ... 23-tm.html

Le KU LNC 23 TM dispose d'un filtre notch sur 1,3 GHz pour un fonctionnement en duplex: 1,3 GHz (transmission) et 2,3 GHz (réception). Cela pourra être utile dans la perspective d'un transpondeur audio cross bande prévu sur Columbus.

Option 3:
Convertisseur Chinois.BT-480 voir message suivant...

5. Récepteur satellite DVB-S

Un récepteur type carte tuner satellite DVB-S PCI est produit par TechnoTrend : TT S2-1600
http://www.technotrend.eu/2920/TT-budget__S2-1600.html

Cette carte s’insère dans un slot PCI de l'ordinateur et prend en charge la télévision HD (MPEG2 et MPEG4 / H.264):
· OS: Windows XP, Vista, Windows 7, Windows 8
· CPU pour SDTV: au moins 800 MHz
· CPU pour la TVHD: au moins P4 3,4 GHz ou équivalent AMD Athlon (Dual Core recommandé)
· Stockage principal : 512 Mo au moins de stockage du disque dur -(1 Go =1024 Mo recommandés)
· Carte graphique avec au moins 64 Mo et support DirectX 9
· Carte son avec support DirectX 9
Outre la carte TT S2-1600, TechnoTrend produit aussi la carte TT-S2-3200, qui convient également.

En plus de la solution de station au sol équipée avec la carte PCI décrite, il est entendu que certains boitiers de réception DVB-S spécifiques sont capables de fonctionner correctement dans les débits de symboles bas qui seront utilisés par le système HamVideo.


6. logiciel de mesure et d'affichage

Le logiciel Tutioune, téléchargeable sur ce forum, va permettre de faire toutes les mesures sur les signaux et envoyer les données en temps réel sur le Tioune Monitor.
De plus de nouvelles fonctionnalités, notamment le suivi de la dérive en fréquence due à l'effet Doppler y est ajouté.

Ce logiciel est disponible en deux versions:

· Tutioune V2.0 à utiliser avec la carte S2-3200 TT
viewtopic.php?f=60&t=205

· Tutioune 1600 V0.1 à utiliser avec la carte TT S2-1600
viewtopic.php?f=60&t=214

Avec la configuration ci-dessus, Ham vidéo de Columbus peut être reçu, décodé et visionné sur un écran d'ordinateur. L’audio est également disponible.

7. Mesure du bruit du soleil pour l'alignement de l'antenne


Comme suggéré par Piero Tognolatti I0KPT et avec sa collaboration, Jean Pierre F6DZP a développé un logiciel spécial pour la mesure du bruit sur 2,4Ghz (Noise Power Measurement).
Avec ce logiciel, une carte TT-S2-3200 ou une S2-1600 peut être utilisée pour l'alignement de la parabole en mesurant le bruit du soleil sur la bande S.
viewtopic.php?f=67&t=212

8. Streaming vidéo sur Internet

Pour l'encodage H264 et le streaming vidéo sur Internet, plusieurs solutions logicielles existent:
· Adobe Flash Media Live Encoder (FMLE) - gratuit - Win XP, Win7, Win8
· FFsplit - gratuit - Win7, Win8
· Open Broadcaster (OBS) - gratuit - Win7n Win8
· Xsplit - seules les fonctions de base sont gratuits - Win XP, Win7, Win8

Sous Windows XP, la meilleure solution est FMLE.
Pour l'encodage H264 et le streaming, un bon Dual Core ou Quad Core CPU est nécessaire.
L'envoi du flux vidéo produit par le logiciel de réception DVB-S, vers le logiciel de codeur / streaming Internet (FMLE, OBS ...) a besoin de logiciels supplémentaires tels que Vcam.

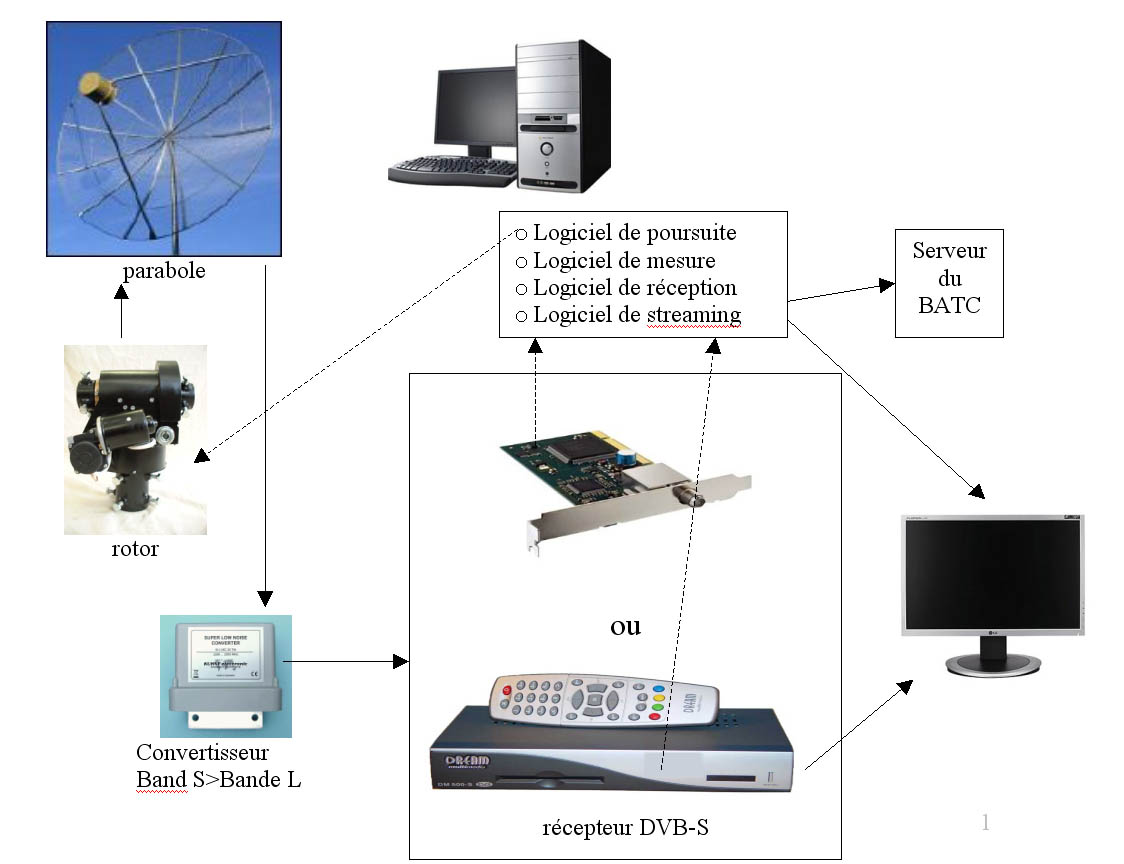

La configuration générale de la station au sol est représentée dans les deux tableaux annexés:

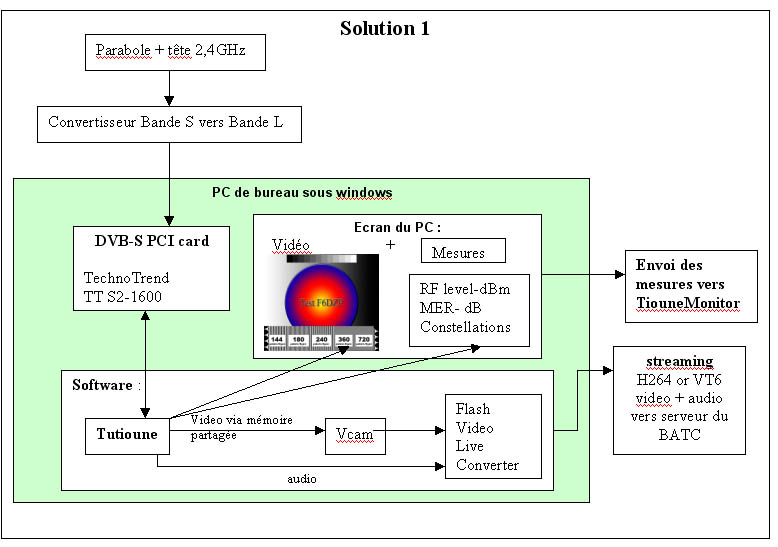

· Solution 1: basé sur une carte PCI DVB-S


solution reception et streaming1.jpg
solution reception et streaming1.jpg (101.63 KiB) Viewed 30694 times

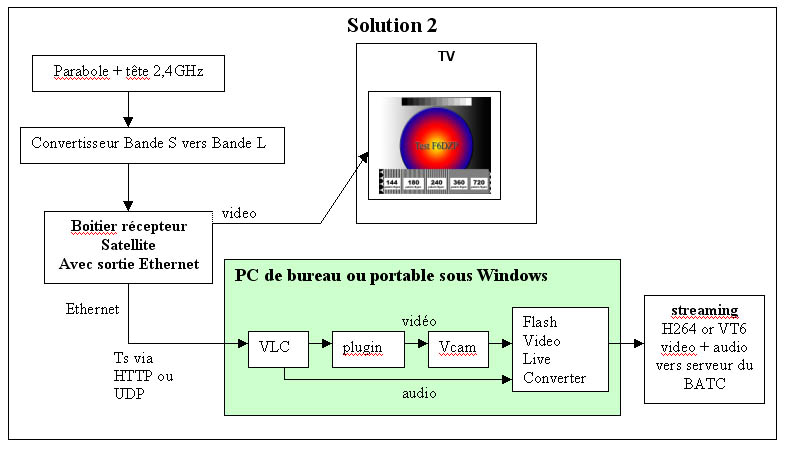

· Solution 2: basé sur un boitier récepteur Sat (Set Top Box) avec sortie Ethernet (famille DreamBox et clônes)


solution reception et streaming2.jpg
solution reception et streaming2.jpg (85.16 KiB) Viewed 30694 times


source ARISS

Jean Pierre F6DZP
Last edited by F6DZP on Tue 2 Jul 2013 12:23, edited 2 times in total.
F6DZP

Posts: 862
Joined: 24 Dec 2010

Re: Equipement des Ground Stations (stations au sol)

Postby F6DZP » Tue 2 Jul 2013 10:46

Pour la conversion Bande S (2,4 Ghz) en bande L il y a une solution peu onéreuse:

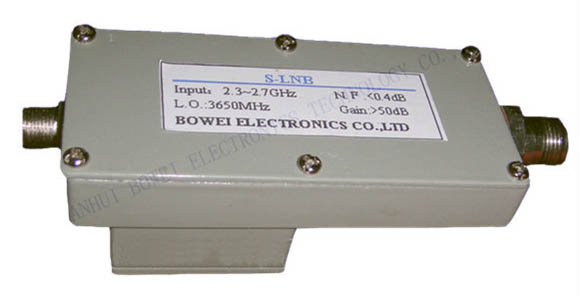

Satellite S band 3650MHz digital HD LNBF

S-band LNB5.jpg
S-band LNB5.jpg (42.9 KiB) Viewed 30694 times

60 euros port compris (50$ + 29$ port)


Input Frequency 2.3 to2.7GHz 2.2to2.7GHz 2.5to2.9GHz 2.3to2.9GHz

L.O. Frequency 3650MHz 3750MHz 3850MHz 3950MHz

Output Frequency
950to1350MHz 1050to1550MHz 950to1350MHz 1050to1650MHz

L.O. Stability ±1.5MHz(-40to+70°C)

Noise Figure 0.4dB

Conversion Gain 50dB

Input VSWR 2.0:1

Output VSWR 2.0:1

Output Connector F-female connector

Output Impedance 75hms

Image Rejection 45dB

Phase Noise -95dBc/Hz@100kHz(max) -75dBc/Hz@10kHz(max)

Supply Voltage 12 to 24V

Operating Temperature -40°C to +70°C
Storage Temperature -40°C to +80°C
Relative Humidity 0% to 95%
Size for LNBF 130×40×47mm
Weight 250g

Dispo ici:

http://www.aliexpress.com/item/High-per ... 38758.html

Déjà testé avec succès par Kerry N6IZW

seule caractéristique qui me pose question : Stabilité O.L. = ±1.5MHz (-40to+70°C) ??
Est ce que c'est quand la température bouge dans toute la plage indiquée?

Kerry en est satisfait pour ses essais au sol, je viens d'en commander un.

Jean Pierre F6DZP
F6DZP

Posts: 862
Joined: 24 Dec 2010

Re: Equipement des Ground Stations (stations au sol)

Postby eb3frn » Wed 17 Jul 2013 12:30

Hi,

I'm interested in receive the video link for the ISS and ave all the components except the dvb-s card.

I'm looking to purchase a dvb-s card but the S-1600 & 3200 are pci and dont have pci slots un my pc, only pci-e. The tutioune soft, supports another cards? If yes, is some list available?

About my station, I have two anttennas one is a 2.5mts motorized offset antenna wit limited azimuth and a 1mts prime focuts grid dish with a alfaspid rotator. The both dishes with lna better than 1db of NF and downconverter with LO locked th gps&rb.

73! Iban
eb3frn
eb3frn

Posts: 7
Joined: 17 Jul 2013

Re: Equipement des Ground Stations (stations au sol)

Postby F6DZP » Thu 18 Jul 2013 07:52

Hello,

Sorry, for the moment, Tutioune only works with PCI tuner cards like TT S2-1600 or TT S2-3200.

It does exist PCIe to PCI adapter. I will try one to see if these cards work well in that configuration.

73
Jean Pierre F6DZp
F6DZP

Posts: 862
Joined: 24 Dec 2010

Re: Equipement des Ground Stations (stations au sol)

Postby eb3frn » Thu 18 Jul 2013 10:13

Hi,

thanks for answer about the s2-1600 and s2-3200 only see the pci version. You recomends purchase the card and use your software?

Thanks for all, and congratulations for this project.

73! Iban
eb3frn
eb3frn

Posts: 7
Joined: 17 Jul 2013

Re: Equipement des Ground Stations (stations au sol)

Postby eb3frn » Thu 18 Jul 2013 10:15

About to purchase the 1600 or 3200 exists some important diference for this projecT? With the 1600 can receive the signal without troubles?

Thanks

73! Iban
eb3frn

Posts: 7
Joined: 17 Jul 2013

Re: Equipement des Ground Stations (stations au sol)

Postby F6DZP » Thu 18 Jul 2013 13:16

TT S2-1600 is from the last generation of demod chip.
can receive down to 270kS/s and better sensibility, blind scan ...
48.5 euros (dvbshop.net)

Jean Pierre F6DZP
F6DZP

Posts: 862
Joined: 24 Dec 2010

Re: Equipement des Ground Stations (stations au sol)

Postby eb3frn » Mon 29 Jul 2013 10:51

Hi Jean Pierre,

finally I foind a s-3200 cheap card in ebay. I hope receive it the next week.

Have info about the schedules of the dbv transmissions from the ISS?
eb3frn

Posts: 7
Joined: 17 Jul 2013

Re: Equipement des Ground Stations (stations au sol)

Postby F6DZP » Tue 30 Jul 2013 17:37

yes, first official tests with astronaut operator will be done at the end of October or December.

Jean Pierre F6DZP
F6DZP
