Bonjour,
La recherche du meilleur ampli a été décrite dans un sujet précédent.
depuis septembre 2018, suite à trois mois d'essais et de mise au point, j'utilise cette chaine d'amplification:

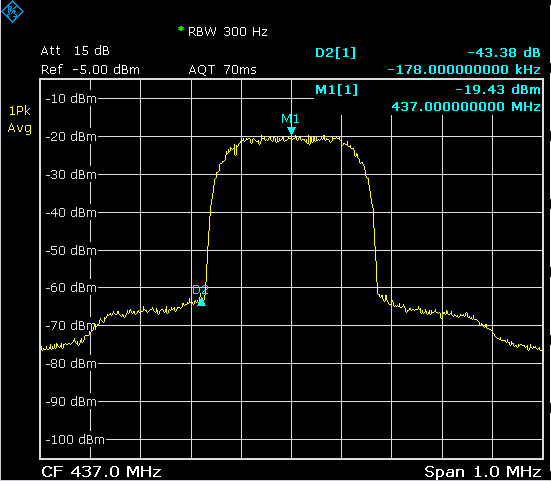

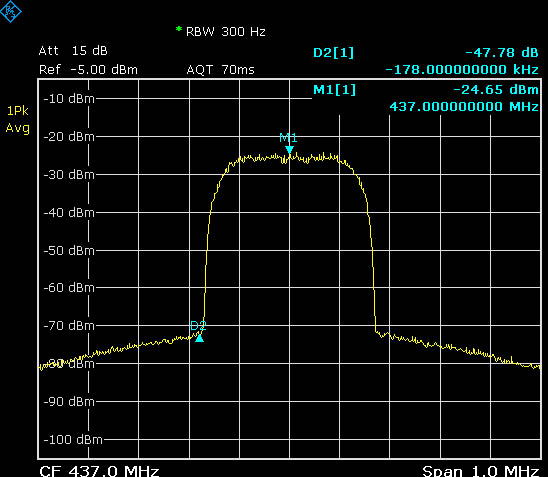

Elle permet d'avoir 1,5W avec aucune épaule suppléméntaire par rapport au signal du lime mini qui est au dessus ed 50 dB d'épaules.
C'est cette chaine de montage que Lucien F1TE a copiée pour faire un pcb qui regroupe tout et qui ne devrait plus tarder à être disponible.
Tous les éléments peuvent être sinon acheté sur Ebay ou/et AliExpress.

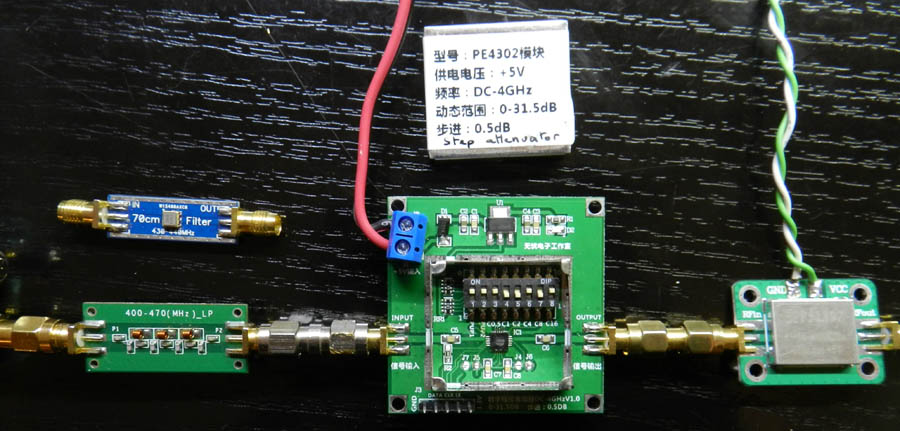

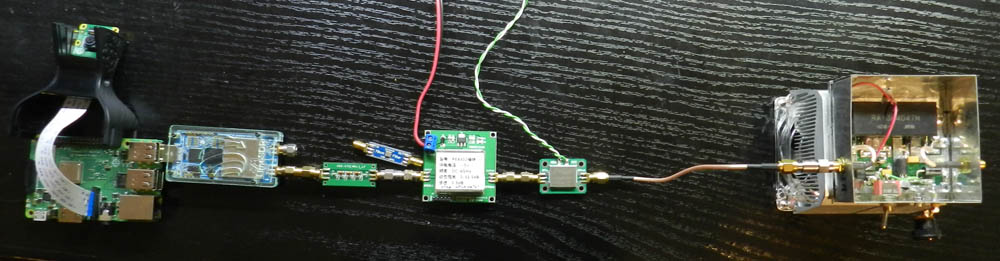

l'ensemble:
pas à pas:

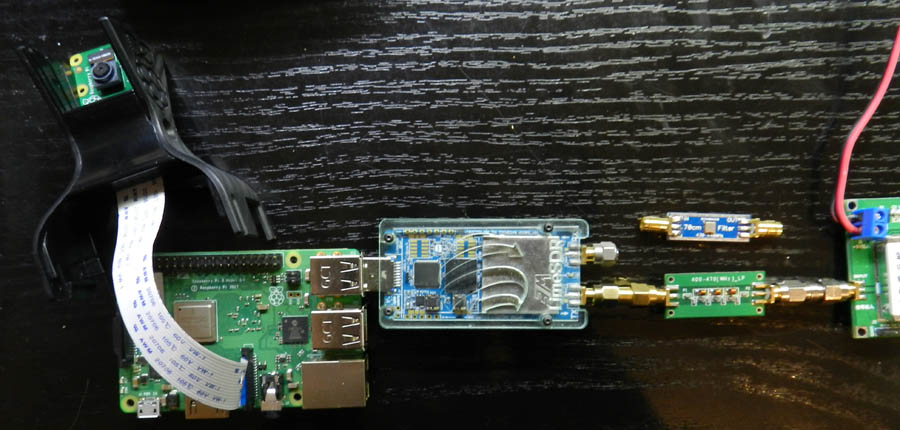

le raspberry et le lime mini sont achetés chez leurs fournisseurs.
le filtre saw a été acheté sur Ebay.
le filtre passe bas 437Mhz est moins cher et suffit largement. Il se trouve sur Ebay ou AliExpress.

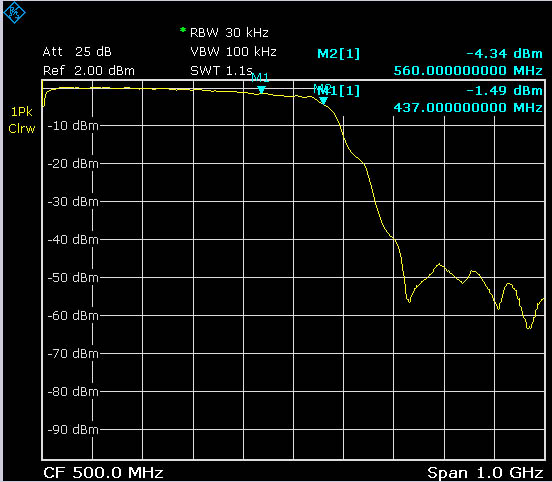

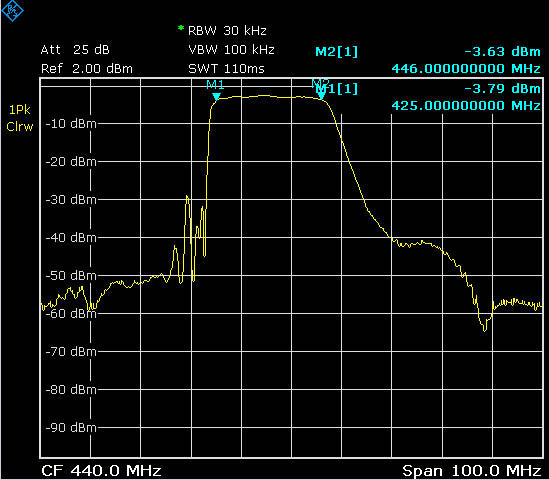

voici les spectre de filtrage de ces 2 éléments:

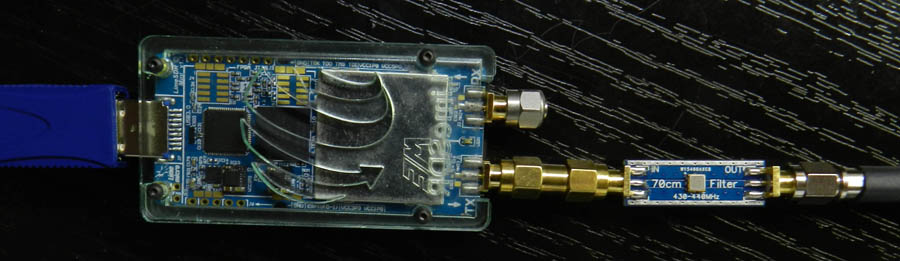

on peut donc faire :

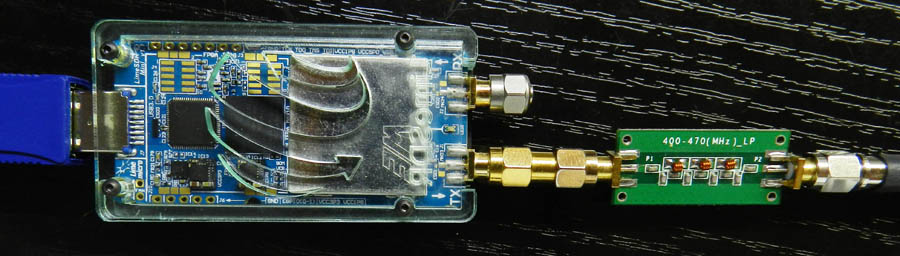

ou bien
pour s'adapter facilement aux niveaux du lime mini ou du pluto, différents suivant les logiciels j'ai rajouté un atténuateur pas à pas car sinon avec le lime mini on sature le préampli et cela rend plus souple les réglages.
(cette bonne idée a retardé la conception du pcb par F1TE qui a du refaire une nouvelle mouture incluant cet atténuateur.)
Cet atténuateur est réglable par switch manuals ou par controle SPi; les utilisateurs d'Arduino ou de Pic vont pouvoir s'amuser.
On le trouve facilement sur AliExpress (ou Ebay?)
on a donc ensuite le premier étage d'amplification avec un SPF5189z trouvé sur AliExpress.
je mets un attenuateur 1 ou 2 dB avant l'ampli final avec RA13H4047M pour éviter des accrochages et améliorer l'adaptation.

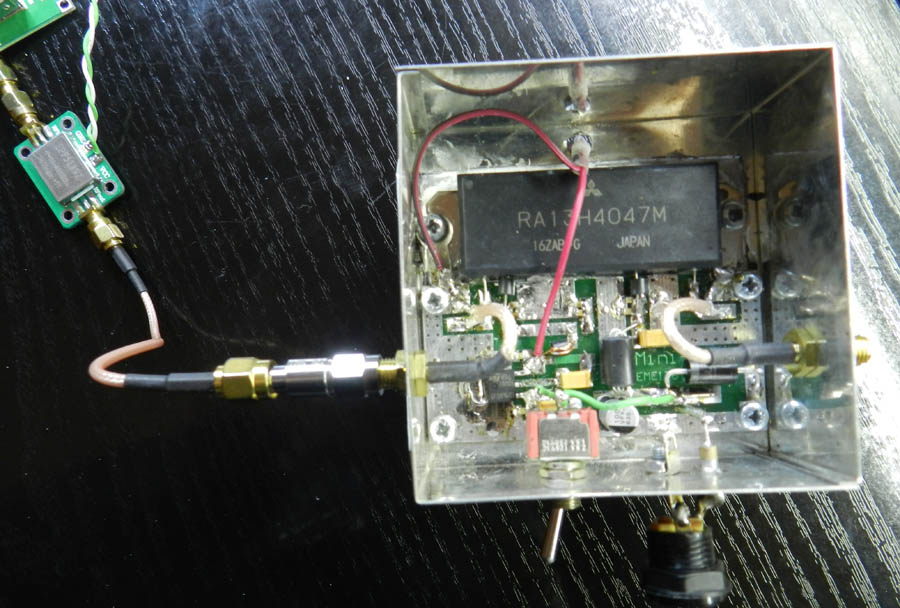

J'ai enfin l'ampli avec RA13H4047M monté avec le kit (pcb et composants) de chez Minikit australia et le module RA13H4047H acheté chez sur AliExpress chez le bon fournisseur (attention! voir mon post sur les ampli)
Voilà. ce n'est pas compliqué et super performant.
Soit vous faites comme moi avec les divers étages indiqués ou vous attendez le pcb de F1TE.
Vous pouvez pousser l'ampli à plus de watts en ayant un peu d'épaules(<30dB), si vous l'utilisez en final 5 ou 6W.
sinon cet ampli réglé entre 1 et 2W est complètement linéaire et est donc parfais pour attaquer ensuite un ampli QRO
Jean-Pierre F6DZP
