Tests du Pluto en émission DATV (DVB-S ou DVB-S2)

Messagede F6DZP » Jeu 1 Mar 2018 07:29

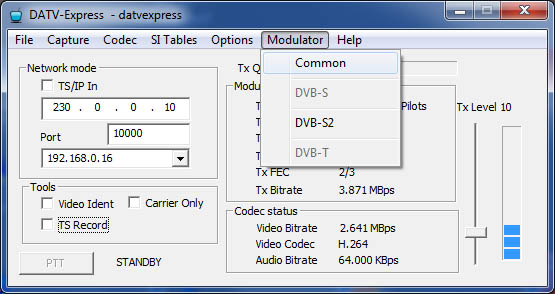

Maintenant que le Pluto a ses pilotes et est configuré on va pouvoir utiliser le logiciel DATV-Express Transmitter (version 1.26 utilisée ce jour)

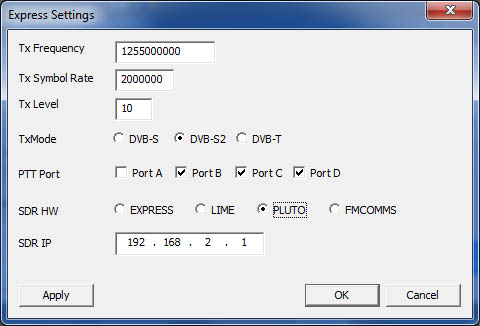

il faut d'abord dire au logiciel que vous utilisez un Pluto:

DATV-express Transmit reglage pour Pluto1.jpg
DATV-express Transmit reglage pour Pluto1.jpg (61.26 Kio) Vu 3525 fois


DATV express transmit choix Pluto.jpg
DATV express transmit choix Pluto.jpg (47.58 Kio) Vu 3525 fois


le logiciel doit être relancé:
DATV-express Transmit restart.jpg
DATV-express Transmit restart.jpg (26.16 Kio) Vu 3525 fois


Vous relancez le logiciel et vous allez pouvoir le paramétrer.

(A FINIR de détailler...)

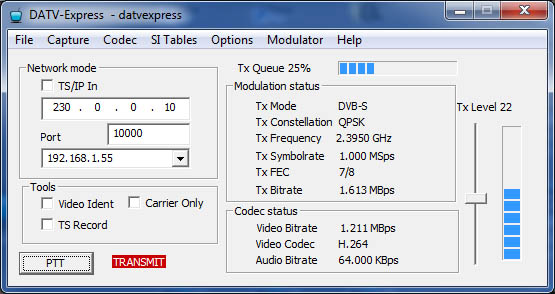

Quand tout sera paramétré vous pourrez cliquer sur le bouton "Transmit"

DATV-Express TX 2395MHz SR1000 Pluto.jpg
DATV-Express TX 2395MHz SR1000 Pluto.jpg (66.35 Kio) Vu 3526 fois


Avec seulement cet appareil et son PC ou Rpi, nous pouvons émettre en DATV, DVB-S ou DVB-S2 sur plusieurs de nos bandes.
j'ai testé le 437 MHz, le 1255 MHz et le 2.395 GHz.

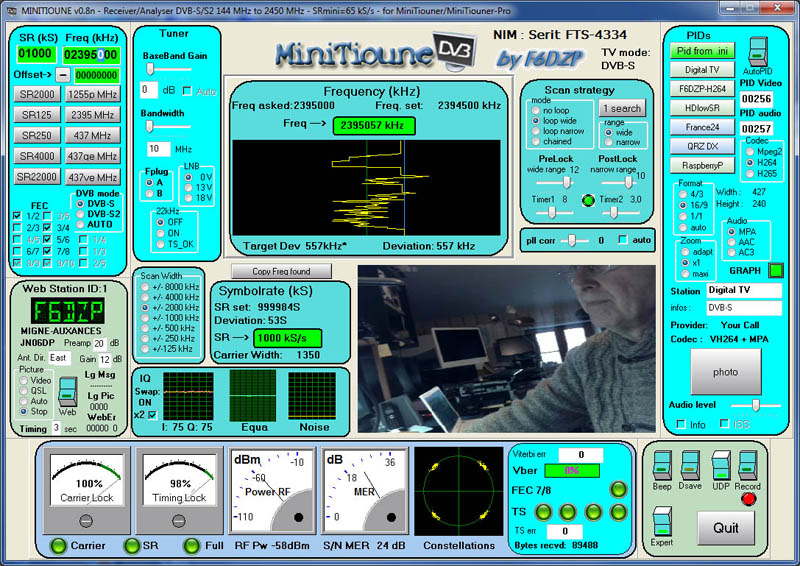

Résultats en réception avec Minitioune: 1er réglage: SR1000 en DVB-S qui est donne le meilleur résultat.

réception 2395MHz SR1000_DVBS_.jpg
réception 2395MHz SR1000_DVBS_.jpg (195.84 Kio) Vu 3525 fois

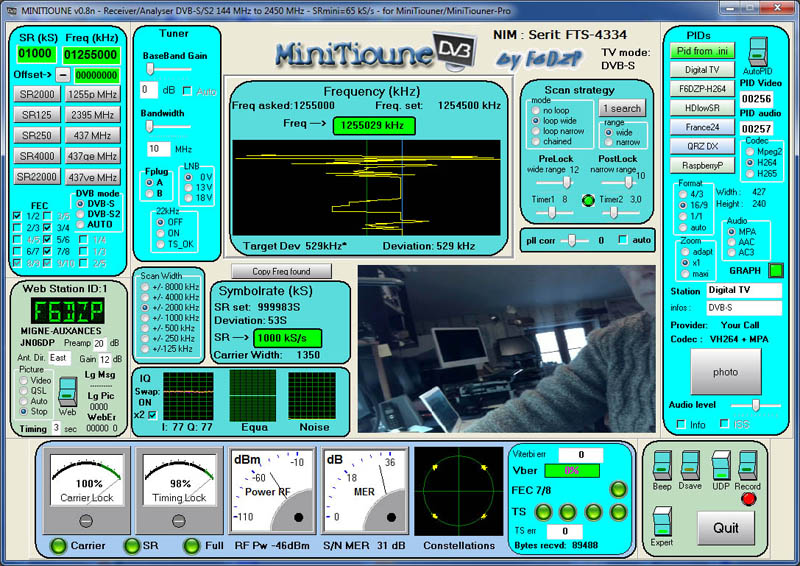

réception 1255MHz SR1000_DVBS_.jpg
réception 1255MHz SR1000_DVBS_.jpg (196.24 Kio) Vu 3525 fois

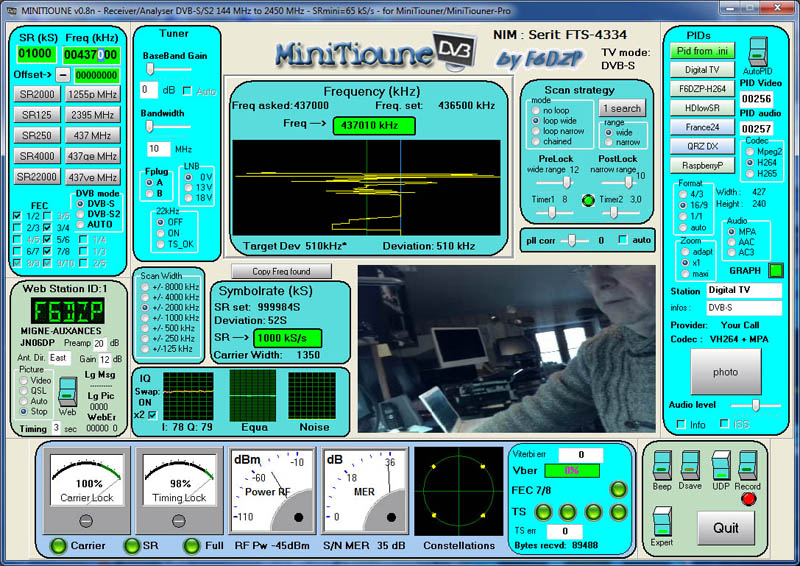

réception 437MHz SR1000_DVBS_.jpg
réception 437MHz SR1000_DVBS_.jpg (195.68 Kio) Vu 3525 fois

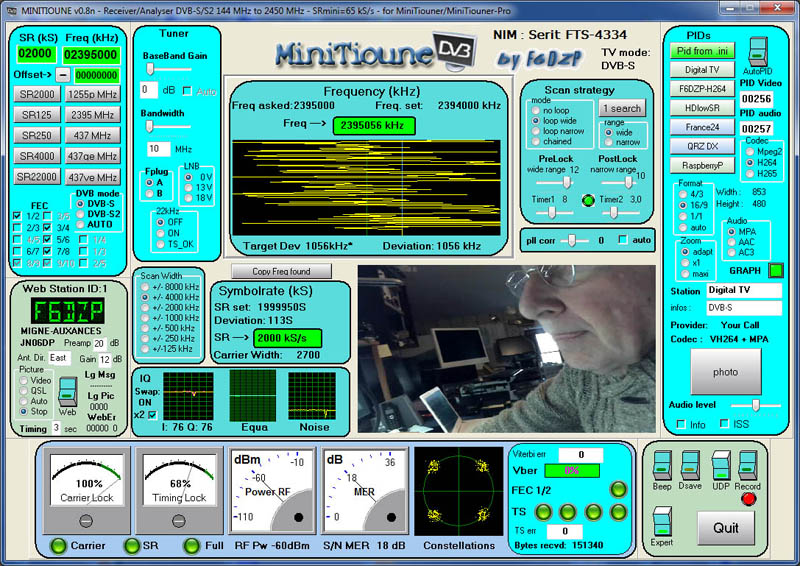

A SR2000 on voit déjà la dégradation du signal, le MER est descendu à 18dB sur 2395MHz et 20dB pour les fréquences plus basses

réception 2395MHz SR2000_DVBS_.jpg
réception 2395MHz SR2000_DVBS_.jpg (203.6 Kio) Vu 3525 fois


Sur 437Mhz on passe d'un MER de 35dB si SR1000 à un MER de 20dB si SR 2000kS/s, c'est quand même significatif.
On peut voir que les nuages des constellations sont formés de petits paquets de 4 points; ( pb de jitter? de timing? phase?...)
Le verrouillage sur le SR a des difficultés : 65% de Timing lock. On verra que c'est souvent le gros problème en bas débit DVB-S2

réception 437MHz SR2000_DVBS_.jpg
réception 437MHz SR2000_DVBS_.jpg (202.21 Kio) Vu 3525 fois


Au dessus de SR2000, pas la peine d'essayer, cela ne fonctionne plus.


A suivre: les essais à bas débit et les essais en DVB-S2...
Dernière édition par F6DZP le Jeu 29 Mar 2018 06:20, édité 1 fois.
F6DZP

Messages: 705
Inscription: 24 Déc 2010

Re: Tests du Pluto en DATV

Messagede F6DZP » Jeu 1 Mar 2018 10:02

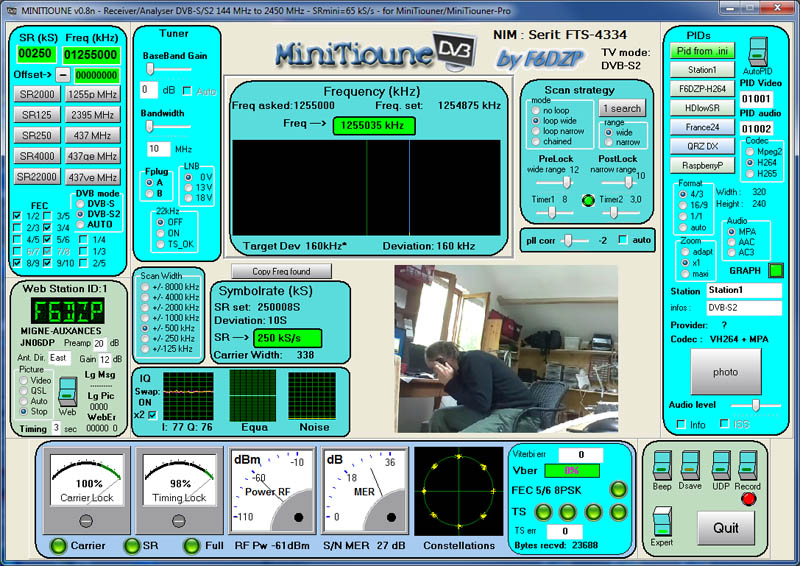

A SR250 en DVB-S2 _8PSK il y a des problèmes sur le timing ( Led timing lock en rouge : 35% à 41% de niveau de verrouillage sur le SR)
Le MER est donc passé de 35dB à SR1000_DVBS à 22 dB.
C'est encore très utilisable, mais pourquoi cette dégradation?

recption SR250_DVBS2_8PSK_.jpg
recption SR250_DVBS2_8PSK_.jpg (197.4 Kio) Vu 3485 fois


pour vérifier si ce n'est pas Minitioune ou le NIM qui a des difficultés, je teste avec un modulateur pro Dektec DTA107-S2 et j'obtiens un Timing lock de 98 à 100% et un MER ed 27dB

reception DTA107_SR250_DVBS2_8PSK_.jpg
reception DTA107_SR250_DVBS2_8PSK_.jpg (194.7 Kio) Vu 3485 fois

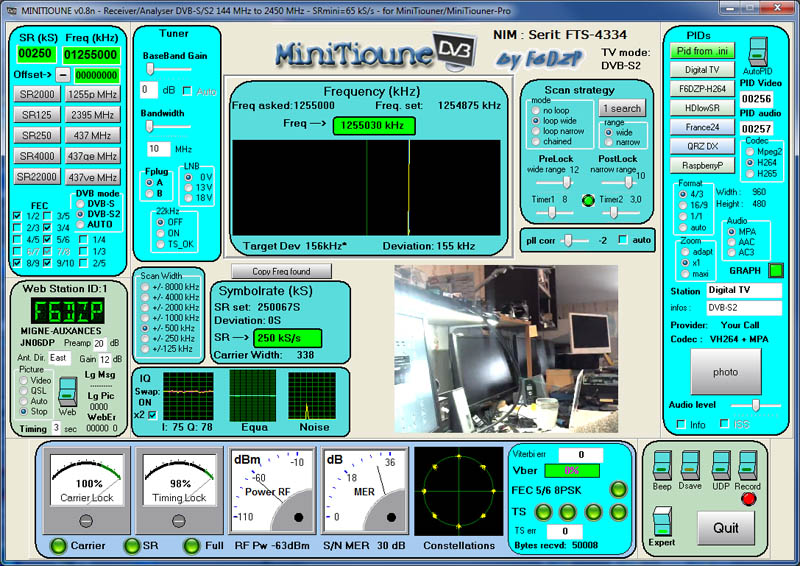

pour vérifier si c'est un problème du soft DATVexpress transmit, je fais le test avec une carte DATV express et le même soft:
