[F6FCD]

Bonjour,

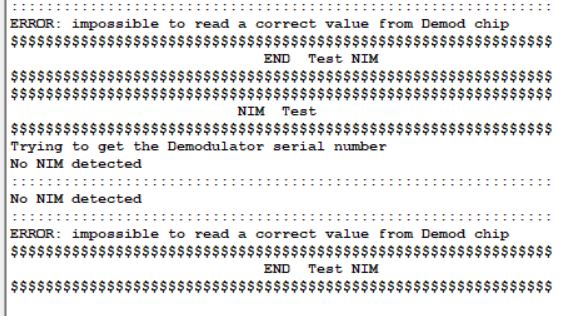

Aujourd'hui, le Mini ne fonctionne plus... tests avec "testmyminitiouner", voilà ci-dessous le résultat.
J'ai vérifié le NIM sur son support, puis changé le NIM, sans succès.
@ vous lire, merci,
Lionel


[F6FCD]

Je me suis trompé de rubrique, j'aurais dû le mettre dans "Minitiouner Pro"....
Merci à l'admin s'il peut corriger le tir,
Lionel

[F6DZP]

ça s'appelle une panne... c'est le dialogue I2C qui est en panne ou parasité.
si il y a un Digole ou un Oled, le débrancher

vérifier si il ya bien les tensions 3.3v sur le NIM, 1.1v sur le NIM ( voir schéma sur le forum)

vérifier à l'oscillo les signaux sur les lignes I2C.

Bref je ne peux pas en dire plus si je n'ai pas le contenu complet de ce que dit "TestMyMiniTiouner"

Jean-Pierre F6DZP

[F6FCD]

Bonjour,

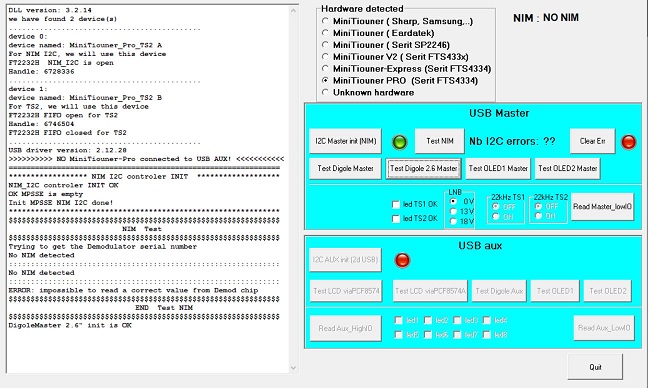

test avec le logiciel, ci-dessous.
Ensuite il faut que je démonte la platine mise dans un boîtier pour vérifier les tensions.
L'écran Digole fonctionne bien.
Lionel


[F6DZP]

Bonjour,

Si testDigole master fonctionne c'est que l'I2C fonctionne.

Je vérifierais donc en premier les tensions sur le NIM.

en deuxième problème, il peut y avoir un bit du bus TS2 du NIM mal soudé/connecté et alors toujours à 1 ou à 0 et donc le soft ne peut pas obtenir la valeur 81 que doit renvoyer le NIM.

Jean-Pierre F6DZP

[F6FCD]

Bonjour,
En effet Jean-Pierre, bien vu pour le 3.3V, il n'était pas franc...donc réfection des soudures, vérifié cette fois avec la lampe-loupe et le contrôleur.

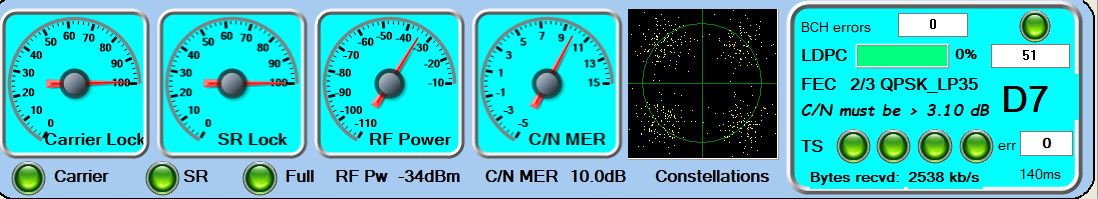

Maintenant je peux continuer mes essais avec les Lnb Pros, ci-dessous (premiers essais non peaufinés) avec 1.25m et un Lnb XMW.
Lionel
Ps : Sur la balise Datv, il est plaisant de voir le C/N grimper
