Fabriquez ou achetez tout fait un double tuner USB 144MHz-2450MHz avec très bas débit possible
Schéma - Test - modifications - problèmes rencontrés

Schémas MiniTiounerProV2

Postby F6DZP » Wed 26 Jun 2019 04:21

Bonjour,

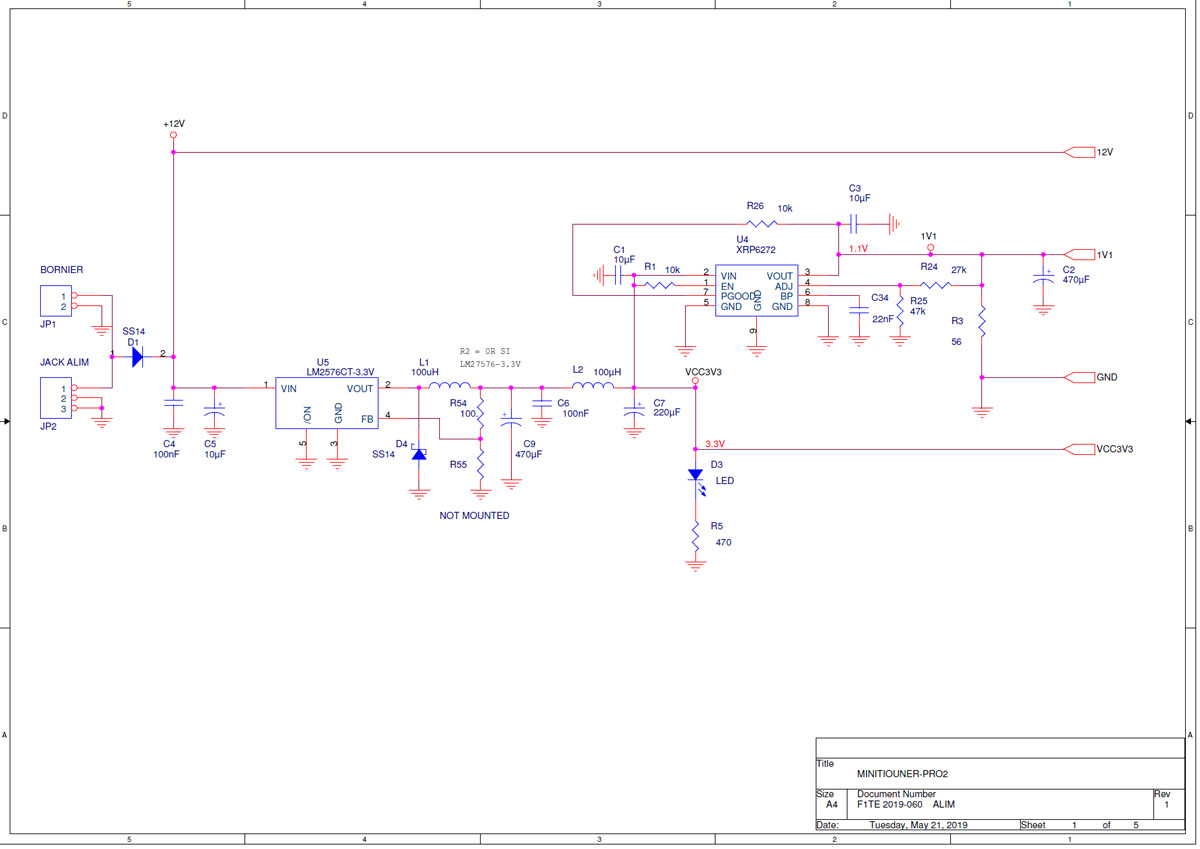

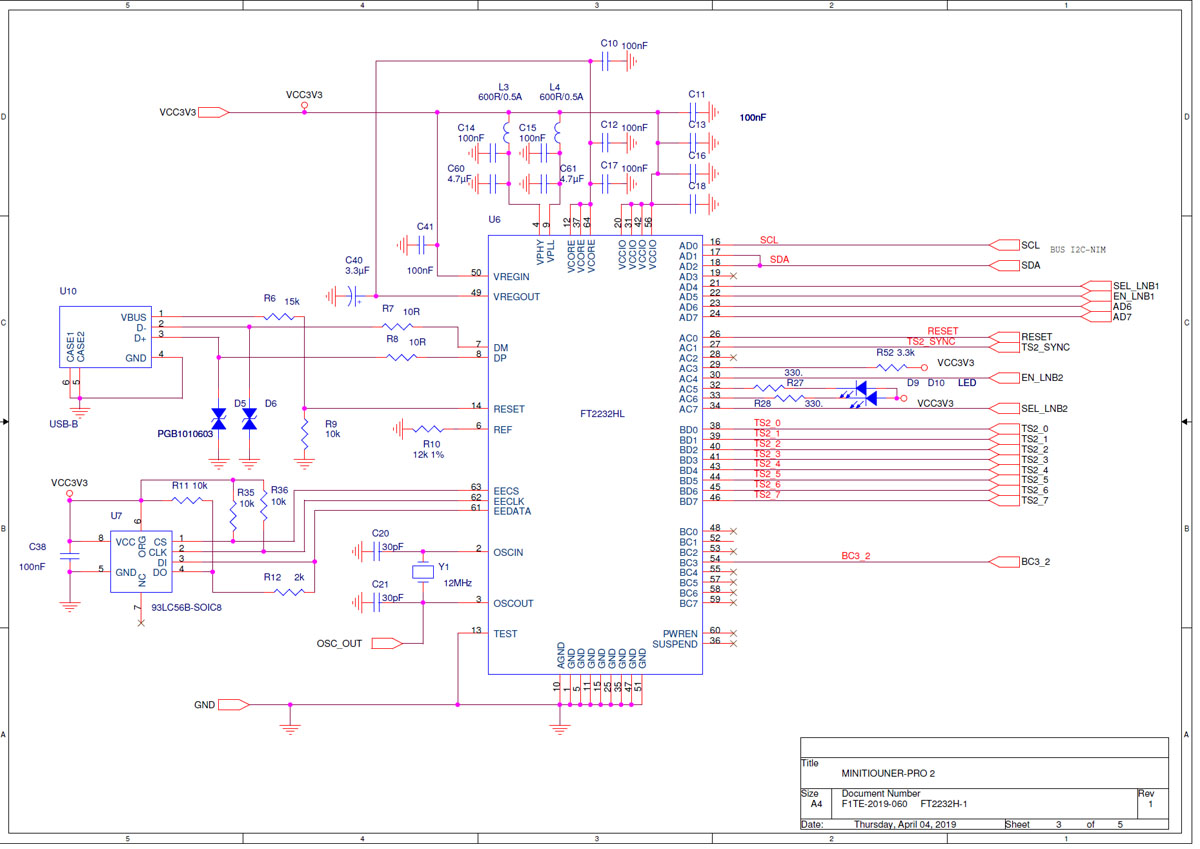

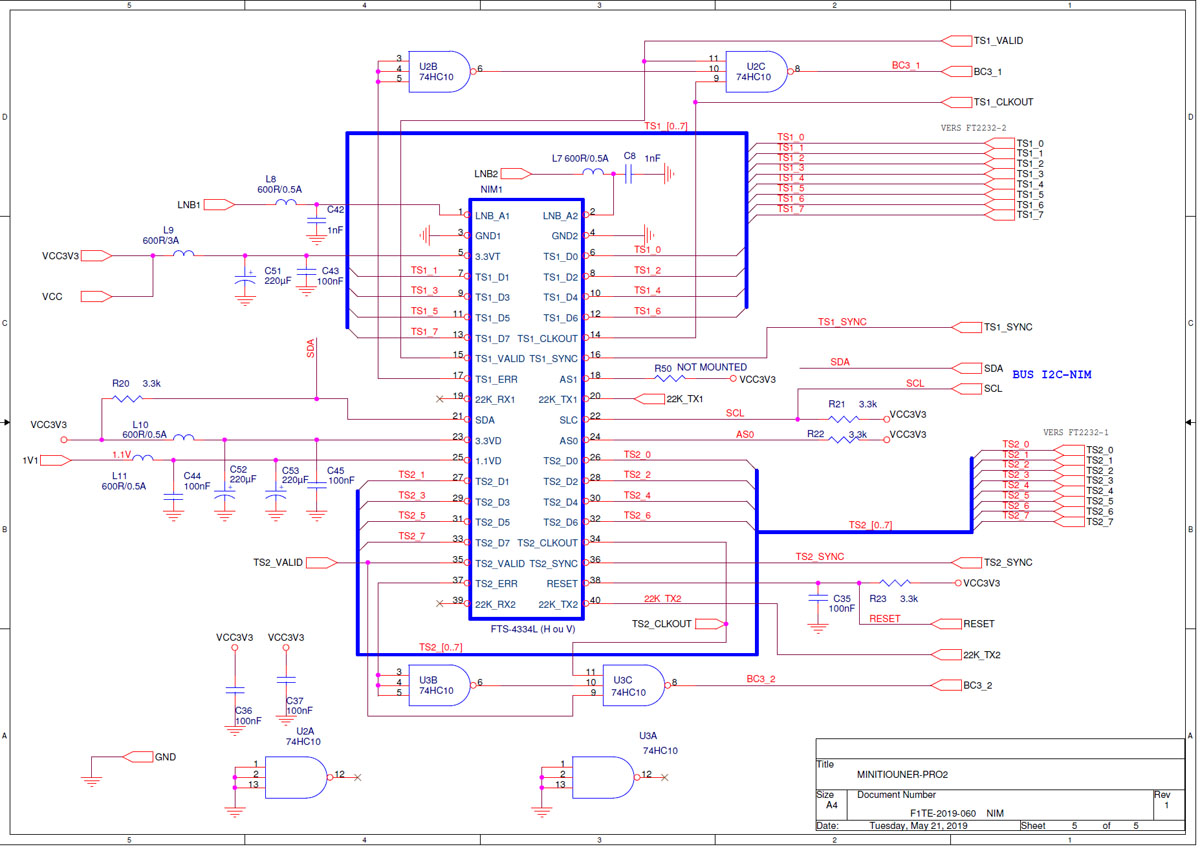

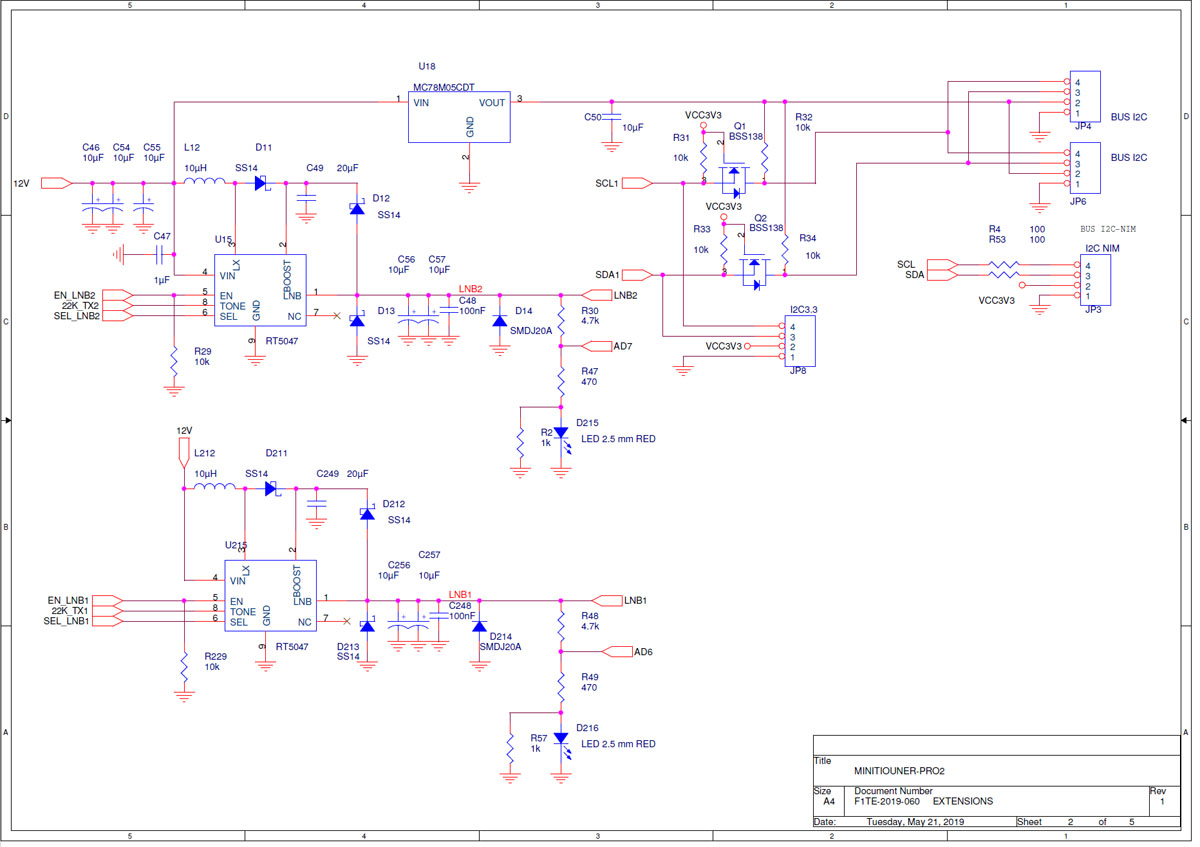

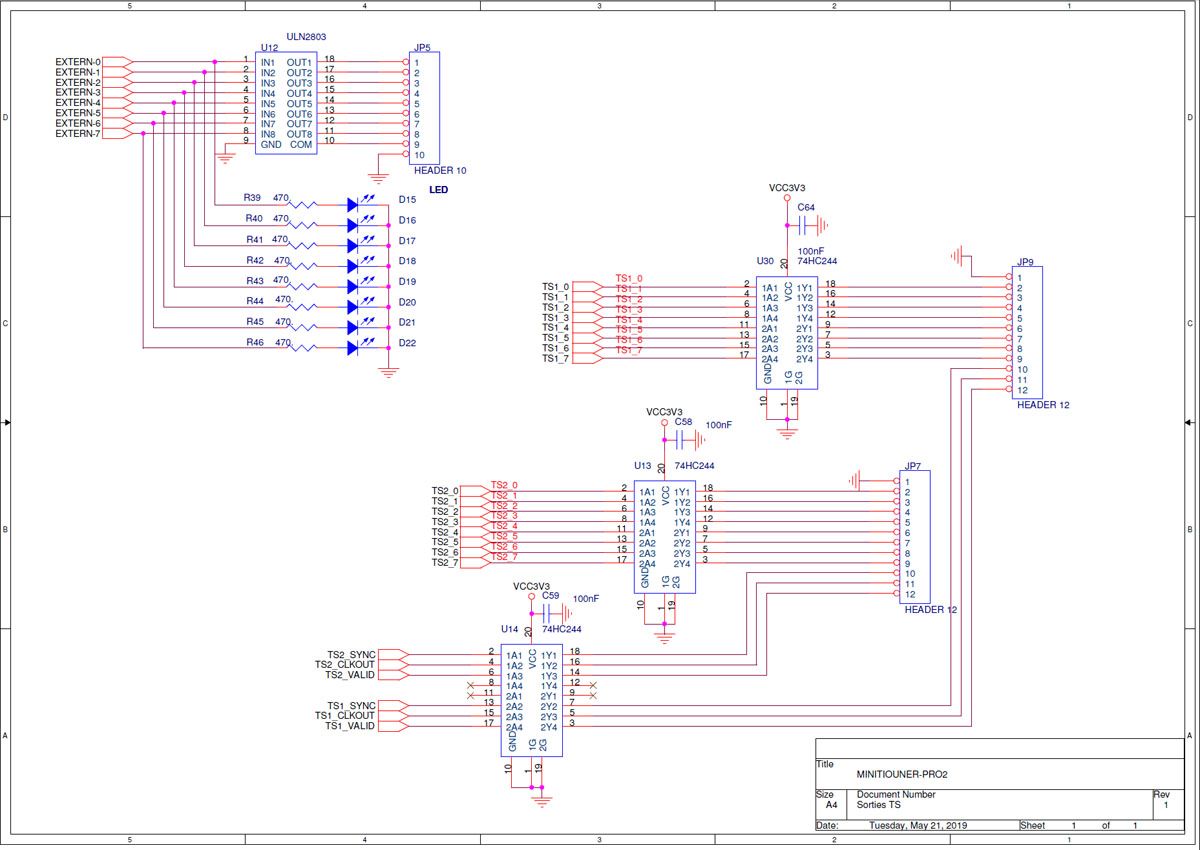

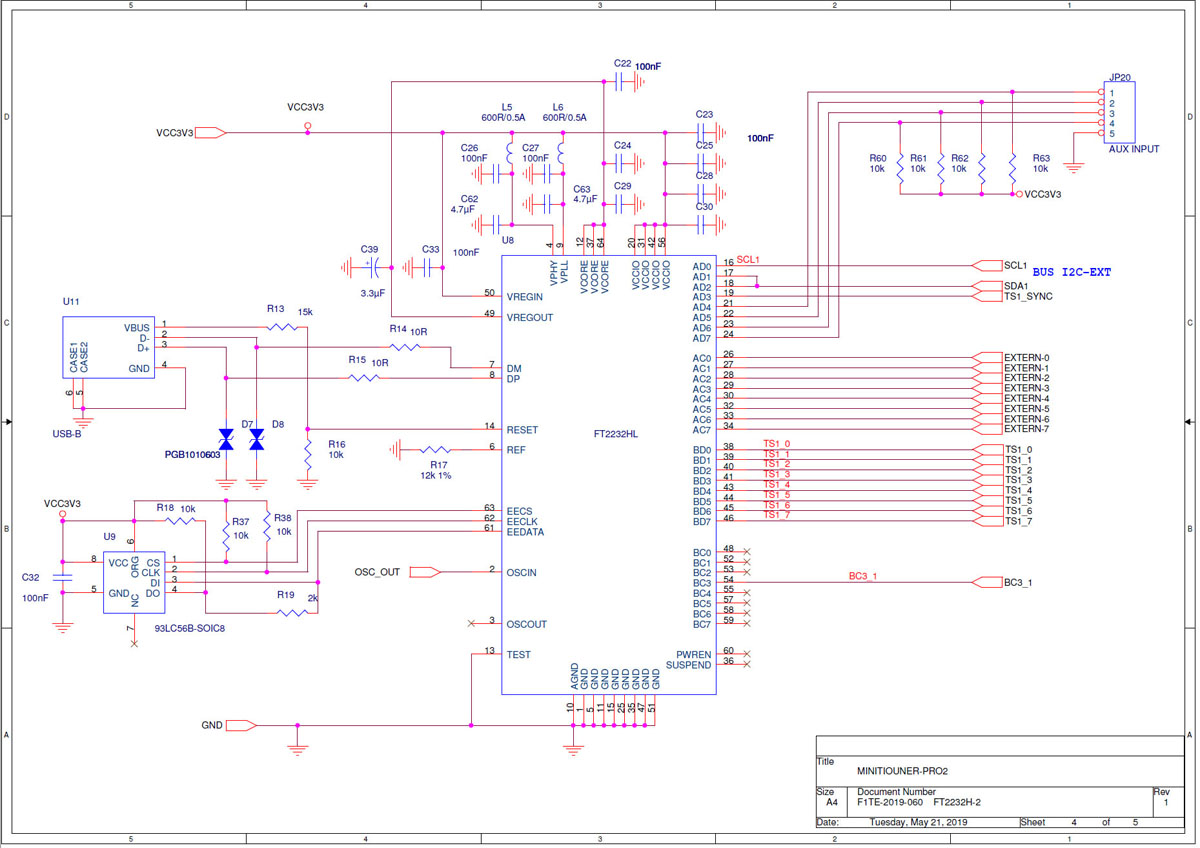

Voici les schémas du MiniTiounerPro V2 (conception MiniTiounerProV2 par F6DZP . partie alimentation et CAO mise en oeuvre par F1TE) :













sinon, si vous voulez imprimer, il y a le pdf :
tuner_pro-2_OK.pdf
(90.05 KiB) Downloaded 1622 times


Jean-Pierre F6DZP
