MiniTiounerPro V2

PostPosted: Sat 30 Mar 2019 15:30
by F6DZP
Bonjour,

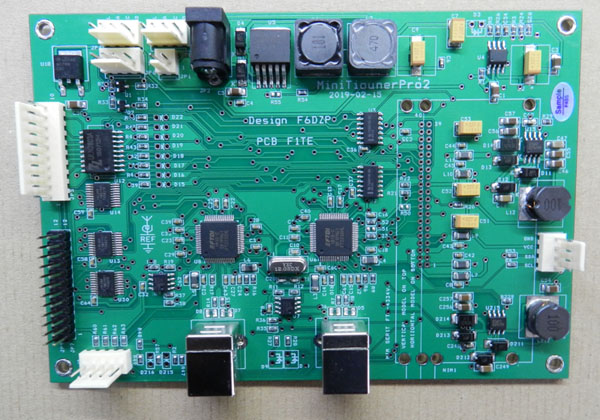

Le prototype est arrivé.



Il n'y a plus qu'à tester et on lance la fabrication d'une série.

Jean-Pierre F6DZP

Re: MiniTiounerPro V2

PostPosted: Sun 14 Apr 2019 19:43
by f5cau
bonjour,
quelle différence(s) avec la première version ?
73 Gil F5CAU

Re: MiniTiounerPro V2

PostPosted: Sun 14 Apr 2019 21:33
by F5UII
Bonjour,

oui quelles sont les évolutions de la V2 par rapport à la V1.1 ? Où trouver la fiche descriptive ?
Peut-on réceptionner deux transmissions vidéo en parallèles ?

73 Christian

Re: MiniTiounerPro V2

PostPosted: Mon 15 Apr 2019 06:34
by F6DZP
Bonjour,

Cette version est la suite du MiniTiounerProV1

différences essentielles:
- il y a 2 chip LNB ce qui permet d'envoyer simultanément des tensions différentes aux fiches F. Par exemple 18v dans la fiche A reliée à un LNB pour le mettre en polar horizontale (Oscar100) et 13v dans la fiche B qui va vers un préampli 437Mhz ou 1255Mhz ou 0v dans la fiche B réliée directepment à une antenne.
- les 2 flux TS sont disponibles en mode 8 bits parallèles sur le connecteur noir. Pour extensions futures ou ceux qui veulent bricoler, comme faire une interface TS vers IP ou envoyer le flux TS dans un modulateur comme le Minimod ou le DX1.

Sinon possibilités/caractéristiques identiques au MiniTiounerPro V1.

Il n'est pas indispensables aux possesseurs de la version1 de se procurer la version 2 . C'est principalement parce que l'on lançait une nouvelle production que je me suis penché sur les dernières améliorations à ajouter.

La réception simultanée de 2 émissions est possible de façon identique avec les 2 modèles de MiniTiounerPro. Cela dépend uniquement du logiciel . Minitioune ne permet de recevoir qu'une émission à la fois.
C'est le logiciel Dualtioune qui peut recevoir 2 émissions simultanément. Ce logiciel a été montré il y a 2 ans, il ne fonctionne que en DVB-S pour l'instant, il attend que j'ai fini avec Minitioune V0.9 pour recevoir les améliorations de son petit frère et donc travailler aussi en DVB-S2.

Jean-Pierre F6DZP

Re: MiniTiounerPro V2

PostPosted: Sun 28 Apr 2019 14:00
by M5TXJ
Bonjour Jean-Pierre.

Quelles sont les dimensions de la v2 pcb s'il vous plaît.

73 Dave G8TXJ/M5TXJ

Re: MiniTiounerPro V2

PostPosted: Mon 29 Apr 2019 16:48
by F6DZP
Bonjour,

Les mêmes dimensions que le MiniTiounerPro V1

You can find the values here :http://www.vivadatv.org/viewtopic.php?f=82&t=445&start=20

Jean-Pierre F6DZP

Re: MiniTiounerPro V2

PostPosted: Wed 1 May 2019 06:25
by i2NDT
Bonjour Jean-Pierre,
est-il déjà disponible?
au cas où je peux me renseigner?

73
de
i2NDT

Re: MiniTiounerPro V2

PostPosted: Wed 1 May 2019 07:07
by F6DZP
On a reçu un message : les MiniTiounerPro V2 arrivent la semaine prochaine.
On doit alors programmer les FT2232H et les tester avant envoi.

Pour le prix et le port à l'étranger, demander au service: fournitures@r-e-f.org
Vous pourrez payer en utilisant le compte Paypal du REF (ref-paypal@r-e-f.org) .
mettre un message dans le paiement Paypal pour indiquer le MiniTiounerPro et votre adresse


Jean-Pierre F6DZP

Re: MiniTiounerPro V2

PostPosted: Wed 1 May 2019 07:17
by F6DZP

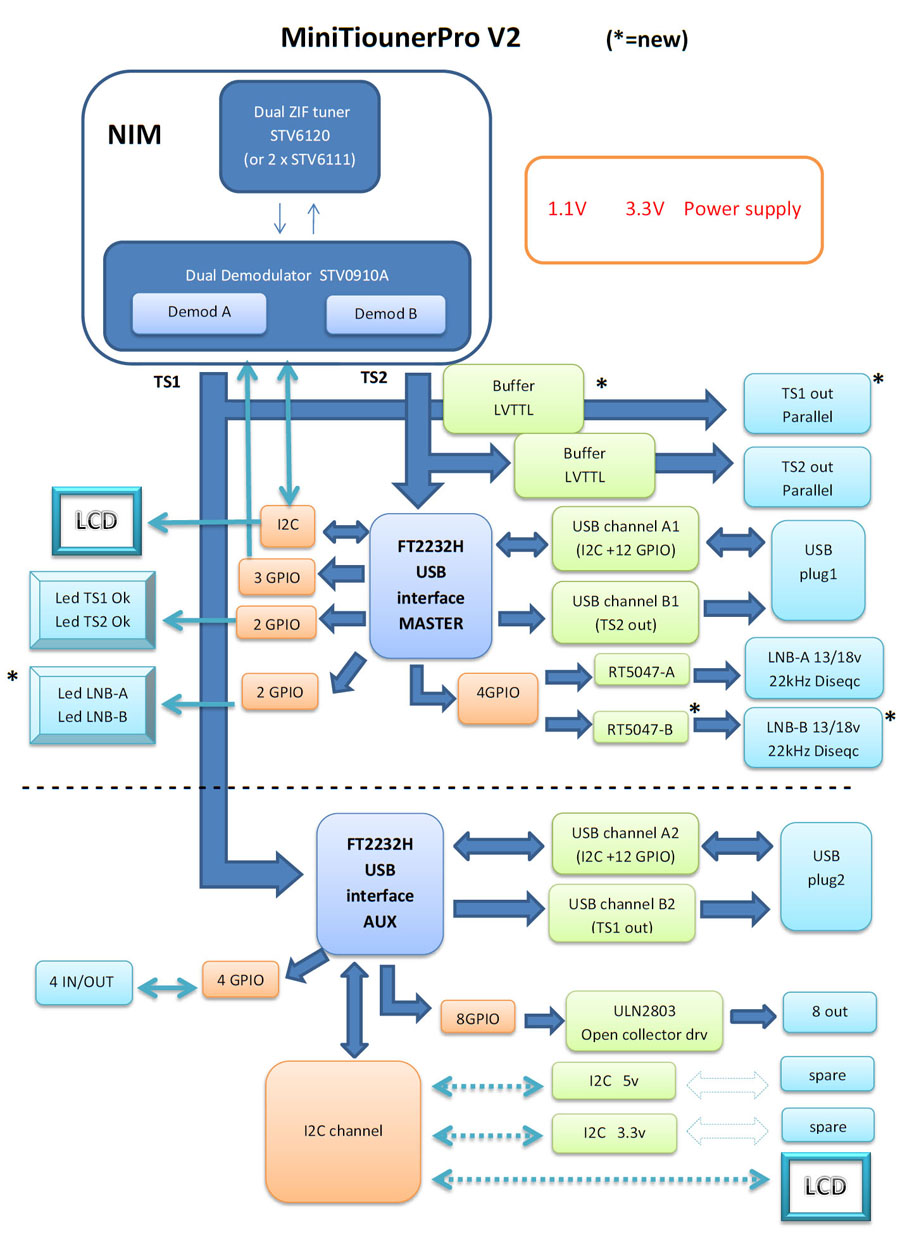

synoptique du MiniTiounerPro V2:

MiniTiounerPro V2 full synoptic_.jpg
MiniTiounerPro V2 full synoptic_.jpg (193.92 KiB) Viewed 2757 times


Jean-Pierre F6DZP

Re: MiniTiounerPro V2

PostPosted: Wed 29 May 2019 03:14
by brac321
Hi,

Where from we can order latest version of MiniTouner PRO hardware?
I already tried to make a contact on https://boutique.r-e-f.org/ but no response from them for a days ...

Mike, S51KQ
