Fabriquez vous-même votre boitier Tuner USB pour le DVB-S/S2 performant en très bas débit

Comment paramétrer le module FT2232H d'un MiniTiouner

Postby F6DZP » Sat 2 Jul 2016 05:54

Le Mini-module FT2232H qui vous est livré doit être paramétré pour pouvoir être dans le mode utilisé par MiniTiouner.
ATTENTION! : ne rien faire de tout cela si vous avez un MiniTiouner-PRO qui est livré avec son FT2232h déjà programmé.
Si pour une certaine raison vous voulez programmer 1 des 2 ou les 2x FT2232H d'un MiniTiouner-PRO il ne faut pas utiliser le template pour MiniTiouner mais ceux pour MiniTiounerPRO, voir plus loin


Mode d’emploi pour paramétrer le FT2232H en mode Minitiouner


Il faut tout d’abord bien installer et paramétrer son MiniModule FT2232H :

Il faut tout d’abord installer les pilotes : [ Attention, si vous avez des anciens pilotes, d'abord faire un nettoyage - voir post suivant ]
Aller ici : http://www.ftdichip.com/Drivers/D2XX.htm
Télécharger et installer le driver : dans le tableau en face Windows 2.12.28 (ou plus récent) cliquez complètement à droite sur "setup executable"
et vous aller télécharger CDM21228_Setup.zip http://www.ftdichip.com/Drivers/CDM/CDM21228_Setup.zip (ou plus récent)
Vous le dé-zippez, vous obtenez CDM21228_Setup.exe et vous faites l'installation du pilote en lançant ce logiciel.

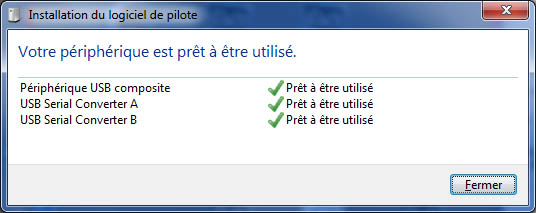

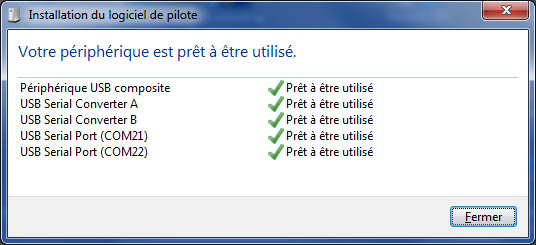

Quand ensuite vous branchez votre MiniModule pour la première fois, Windows va installer les pilotes qui correspondent au réglage par défaut de votre minimodule.
installation minimodule FT2232H.jpg
installation minimodule FT2232H.jpg (52.39 KiB) Viewed 8957 times

Les numéros de Port COM peuvent changer suivant ce qui a été déjà mis sur votre PC.

Par défaut le minimodule est réglé pour travailler comme 2 ports RS232. Mais ce n’est pas ce que l’on veut, on va donc le re programmer à notre façon.
Pour cela on télécharge le programme FT_Prog fourni par FTDI
http://www.ftdichip.com/Support/Utilities/FT_Prog_v3.2.76.375%20Installer.exe
la documentation sur FTPROG est ici:
http://www.ftdichip.com/Support/Documents/AppNotes/AN_124_User_Guide_For_FT_PROG.pdf

On installe FTprog et on le lance.
Si il n’affiche pas le Device trouvé on lui fait chercher : ( touche F5)

Onglet EEPROM ==> DEVICES ==> Scan and Parse

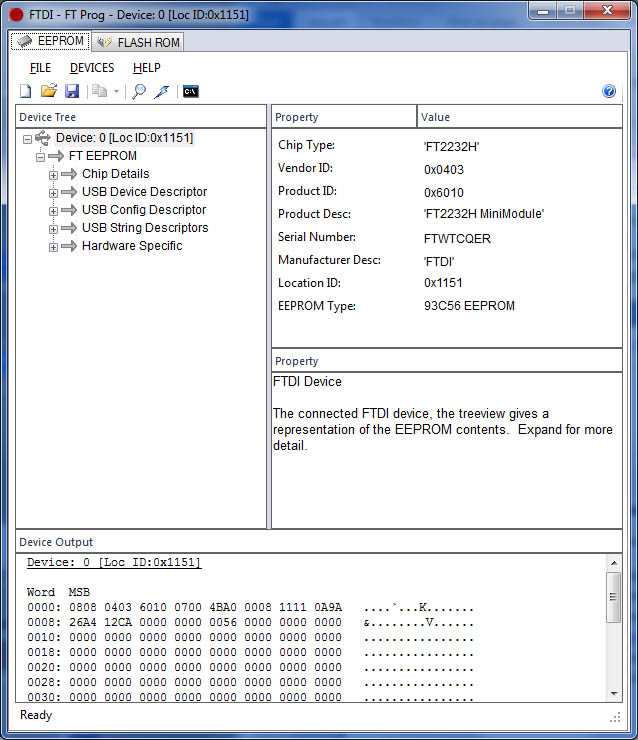

On obtient:
FT_Prog after F5 on a new minimodule.jpg
FT_Prog after F5 on a new minimodule.jpg (138.24 KiB) Viewed 8955 times

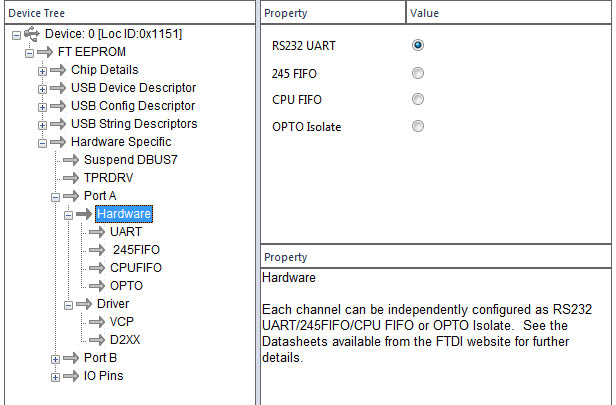

Si on regarde les détails, on a des modes par défaut qui nous conviennent pas.
Default hardware UART mode.jpg
Default hardware UART mode.jpg (76.95 KiB) Viewed 8955 times

Ce mode pour le port A est Ok , il sera changé par le logiciel en mode I2C qui est un mode série proche.

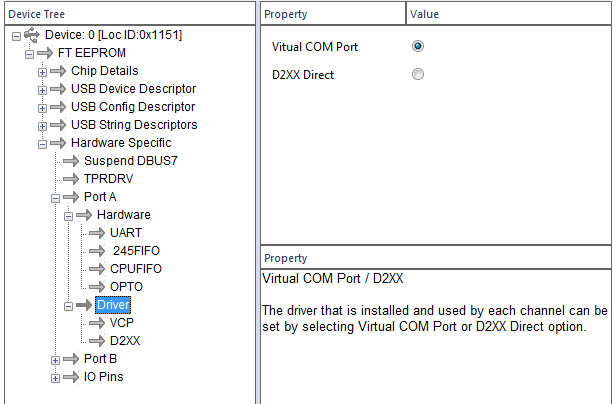

default virtual com port Driver.jpg
default virtual com port Driver.jpg (71.38 KiB) Viewed 8955 times

Là ça ne va pas du tout car on va travailler avec le driver D2XX qui permet d’avoir le débit maximal d’un port USB qui n’a rien à voir avec un débit COM port type RS232.
On va le reprogrammer, pour cela rien de plus simple en utilisant le fichier « using NIM tuner.xml » fourni avec le logiciel Minitioune.

On clic-droit sur le titre Device0, on sélectionne ==> Apply template ==> from File et pour un MiniTiouner pas PRO, on choisit « using NIM tuner.xml » fourni ici :
using NIM tuner.zip
(928 Bytes) Downloaded 1066 times

( Pour un MiniTiounerPro il y a 2 FT2232H, on utilise les 2 modèles fournis ici :
preset FT2232H pour MiniTiounerPro.zip
(2.12 KiB) Downloaded 185 times
)
( le dézipper).

Les explications qui suivent sont pour le cas du MiniTiouner simple.

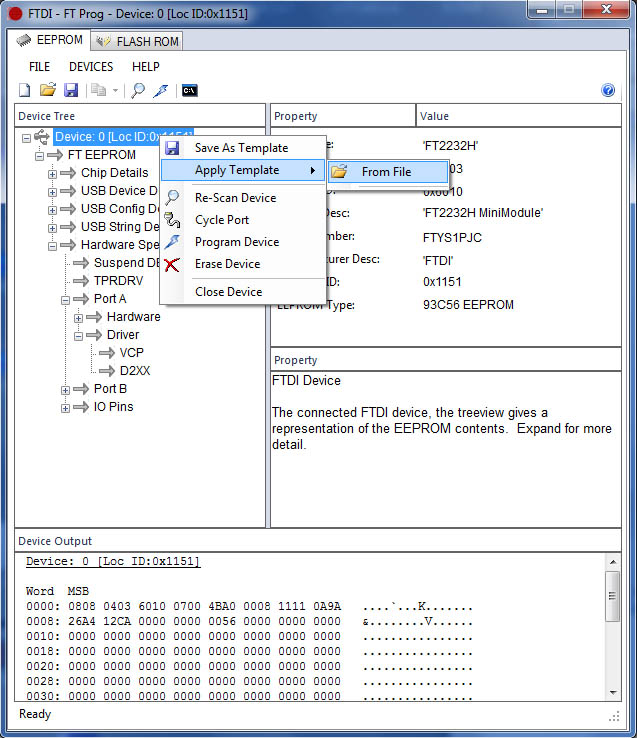

apply template.jpg
apply template.jpg (149.83 KiB) Viewed 8955 times

on obtient le message suivant:

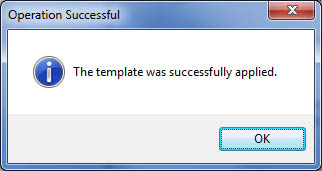

template application success.jpg
template application success.jpg (29.33 KiB) Viewed 8955 times

on voit bien que la description du module s'appelle maintenant "USB <-> NIM tuner" .
C'est très important pour reconnaître le NIM si on a plusieurs interfaces USB connectées en même temps.

Ensuite pour écrire ce réglage dans l'eeprom du FT2232H, on fait :
DEVICES ==> program
Cela ouvre une fenêtre :

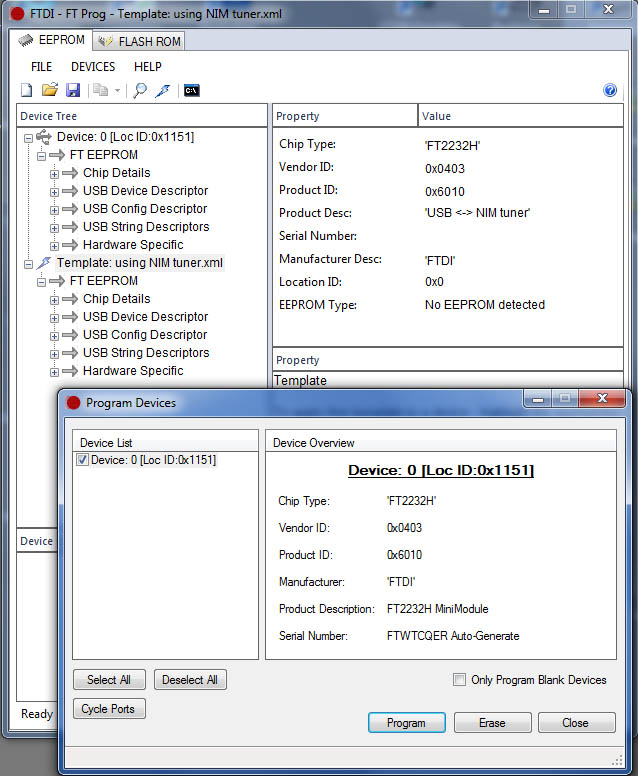

programming template.jpg
programming template.jpg (138.12 KiB) Viewed 8955 times


On clique sur le bouton program en bas à droite
En 1 sec on voit Finished programming et Ready en bas à gauche! Voilà c’est tout

On peut vérifier les nouveaux réglages :

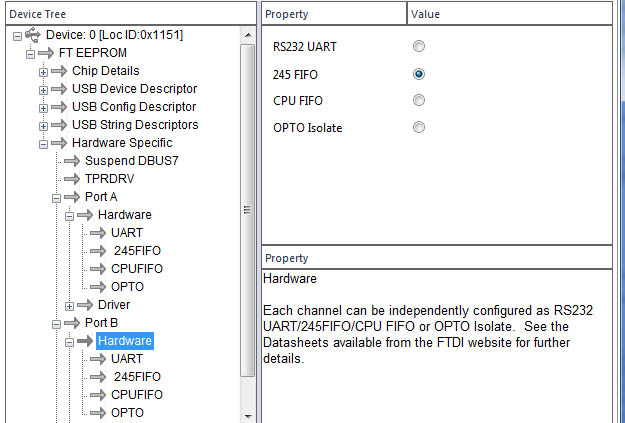

PortB after template.jpg
PortB after template.jpg (82.02 KiB) Viewed 8955 times

Le PortB est bien maintenant mode 245 FIFO

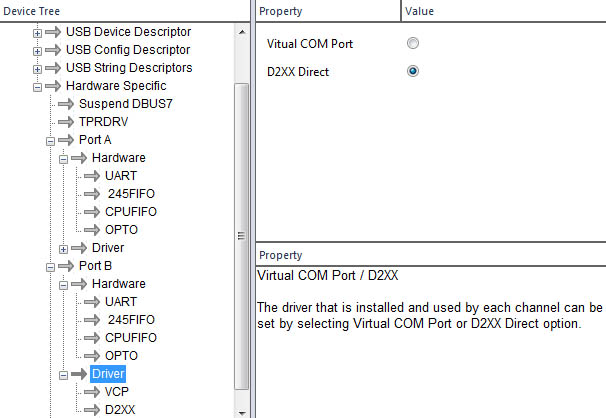

PortB  and A Driver after template.jpg
PortB and A Driver after template.jpg (66.84 KiB) Viewed 8955 times

Les portA et PortB vont utiliser le pilote D2XX Direct et non le mode Virtual COM Port.

On quitte FT_Prog.

On débranche le câble USB et on le rebranche. Cela charge les drivers dans le nouveau mode :
re installation Minimodule.jpg
re installation Minimodule.jpg (44.06 KiB) Viewed 8955 times
Last edited by F6DZP on Wed 20 Nov 2019 14:45, edited 10 times in total.
F6DZP

Posts: 996
Joined: 24 Dec 2010

Re: Comment paramétrer le module FT2232H

Postby F6DZP » Sun 3 Jul 2016 10:08

Avant d'installer les pilotes penser à bien nettoyer les anciens qui peuvent trainer en utilisant le logiciel "CDM uninstaller"


Il faut aller ici:
http://www.ftdichip.com/Support/Utilities/CDMUninstaller_v1.4.zip

Dezipper CDMUnistallerGUI.zip et lancer

les infos sur ce logiciel sont ici en anglais:
http://www.ftdichip.com/Support/Utilities/CDM_Uninst_GUI_Readme.html

Le mode d'emploi en Français...: comment nettoyer les vieux pilotes FTDI

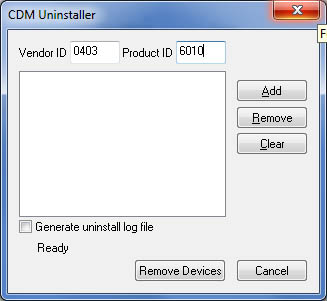

Il faut désigner d'abord quel pilote de quel matériel on veut nettoyer, mettre 0403 et 6010
CDM uninstaller_1.jpg
CDM uninstaller_1.jpg (39.17 KiB) Viewed 8946 times

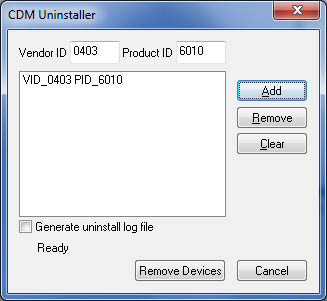

cliquer sur "Add" et vous obtenez :
CDM uninstaller_2.jpg
CDM uninstaller_2.jpg (41.43 KiB) Viewed 8946 times


et cliquez sur Remove devices

vous devez obtenir:

Removed successful

donc vous pouvez maintenant installer CDM v2.12.6 WHQL Certified ( ou plus récent) sur une base propre.

Jean-Pierre f6DZP
F6DZP

Posts: 996
Joined: 24 Dec 2010

Re: Comment paramétrer le module FT2232H d'un MiniTiouner

Postby Roland De Beukelaer » Mon 6 Jan 2020 22:19

I have a problem with the FT prog procedure of my "Minitiouner v2".
When I use this procedure everything went well . Executing the tests are all positive (all leds in green).
So the software is seeing the tuner.
Now when I power down the the tuner and afterwards I power up the FT prog is lost (all leds in red.
So I am obliged to go through the procedure again and then the test are ok.
So my question is now : Is this Ft prog not store somewhere ? in a EPROM?
Or did I make a mistake?

Thanks for your support
kind regards
Roland (ON4RDB)
Roland De Beukelaer

Posts: 2
Joined: 31 Dec 2019

Re: Comment paramétrer le module FT2232H d'un MiniTiouner

Postby F6DZP » Tue 7 Jan 2020 07:09

Hello Roland,
When you use Ftprog, you write the new setup in the Eeprom of your FT2232H minimodule.
I suppose that perhaps you upload the new configuration in Ftprog, so you see it in the software but you forget to program the Eeprom. (you click on the icon"program device" and you click on the button "program")
I you have done that and you lost the setup, the second possibility is that your Eeprom has a problem, perhaps it is not well powered. If I remember well, with the MiniTiouner V2 from BATC kit, the minimodule is powered by your USB cable, so perhaps your PC doesn't give enough mA to the minimodule? try another PC or another USB plug, test the voltage on the minimodule and the voltage on the Eeprom that is in your minimodule.

Jean-Pierre F6DZP
F6DZP

Posts: 996
Joined: 24 Dec 2010

Re: Comment paramétrer le module FT2232H d'un MiniTiouner

Postby Roland De Beukelaer » Tue 7 Jan 2020 11:03

hello Jean Pierre,

Thanks for coming back.
You were right. I change the USB cable and now its working .

thanks for your support

73 de ON4RDB
Roland :)
Roland De Beukelaer

Posts: 2
Joined: 31 Dec 2019

Re: Comment paramétrer le module FT2232H d'un MiniTiouner

Postby Yorama » Mon 17 Feb 2020 11:36

Everything works fine for me, thanks !
Yorama

Posts: 2
Joined: 25 Jan 2020
