Fabriquez vous-même votre boitier Tuner USB pour le DVB-S/S2 performant en très bas débit

Quel NIM utiliser ?

Postby F6DZP » Sat 2 Jul 2016 05:14

Le logiciel Minitioune sait gérer les NIMs qui ont les chips suivants:
Pour le ZIF tuner
- STB6100
- STV6110
- STV6111

Pour le chip démodulateur;*
- STV0903
- STV0913

Une version future est en développement pour les chips STV6120 et STV0910 ou STV0900.

Lorsque vous achetez votre NIM il faut donc vérifier que l'on a ce type de chips à l'intérieur.

Les NIMs testés jusqu'à aujourd'hui sont :

Samsung
- DNBU10711IST
- DNBU10512IST

Eardatek
- EDS-4B47FF1B+

Sharp
- BS2F7VZ1069

LG
- TDQX-S001F

Serit
- SP2246 (STV0913 et STV6111)

Où peut-on se procurer ces NIMs?
- via le BATC
- directement chez AliExpress
- avec des commandes groupées ( liste ATV)

Jean-Pierre F6DZP
F6DZP

Posts: 861
Joined: 24 Dec 2010

Re: Quel NIM utiliser ?

Postby F6DZP » Sat 2 Jul 2016 07:13

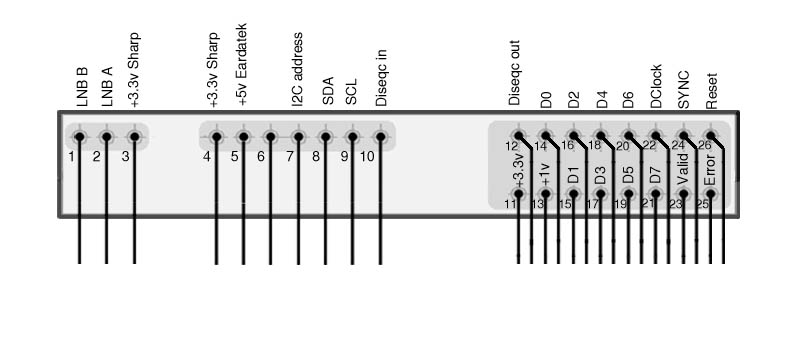

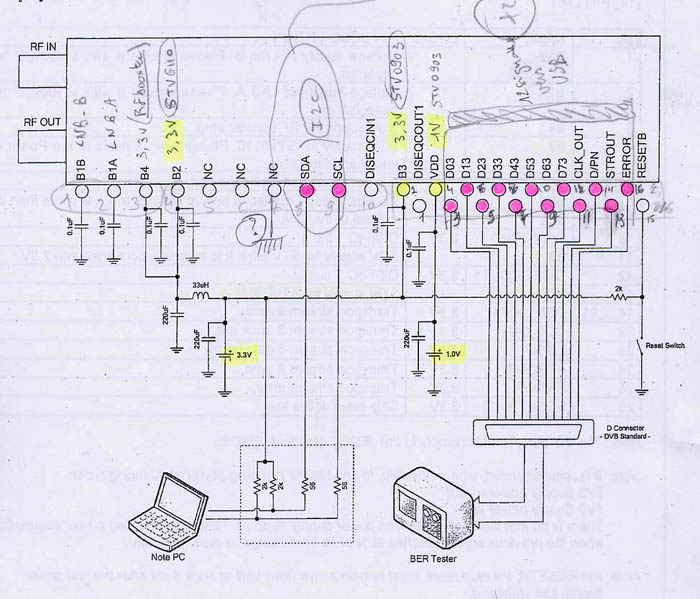

connecteurs des NIMs Sharp et Eardatek Verticaux


brochage NIM Sharp.jpg
brochage NIM Sharp.jpg (94.03 KiB) Viewed 5368 times


connecteur NIM eardatek_Sharp.jpg
connecteur NIM eardatek_Sharp.jpg (40.49 KiB) Viewed 5368 times

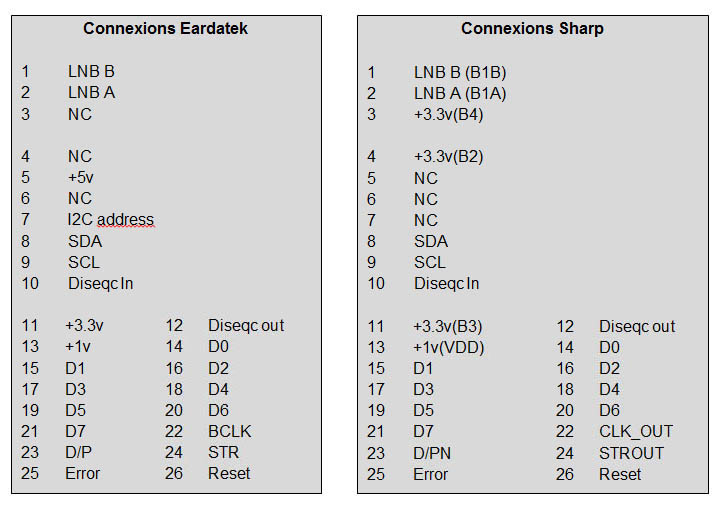

tableau connexions Sharp and Eardatek.jpg
tableau connexions Sharp and Eardatek.jpg (81.91 KiB) Viewed 5368 times

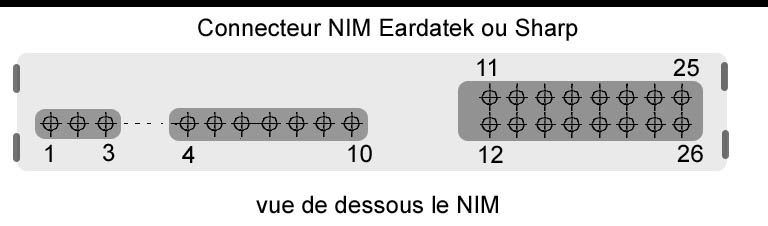

vue de dessus:
empreinte NIM Eardatek_Sharp dessus4.jpg
empreinte NIM Eardatek_Sharp dessus4.jpg (50.66 KiB) Viewed 5368 times

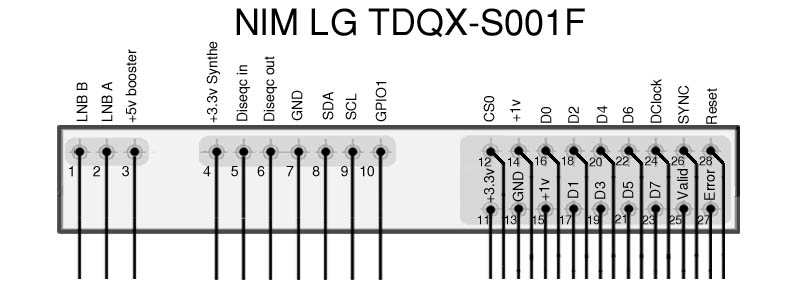

NIM LG Vertical


empreinte NIM LG dessus4.jpg
empreinte NIM LG dessus4.jpg (54.63 KiB) Viewed 5368 times


connecteur NIM LG vue de dessous.jpg
connecteur NIM LG vue de dessous.jpg (40.82 KiB) Viewed 5368 times
