[F1DJO]

CI-joint pdf d'un modulateur qpsk 437 mhz pour raspberry pi et ses diverses applications.

[F1DJO]

oscillateur synthetisé 437.pdf

(902.03 KiB) Downloaded 3720 times

Cette publication avait disparu avec le crash du disque; remise à jour le 26/09/16

[F1DJO]

Informations:
J'ai câblé une douzaine de modulateurs et testé une centaine de U2790 sur un montage spécifique.
Ce modulateur démarre du premier coup. Sinon, il agit de mauvaises soudures du U2790, de court-circuit entre les pattes ou tout simplement d'un U2790 défectueux.
Je vous conseille de lire le datasheet. La tension d'entrée (3.4-voltage standing wave ratio) IQ, est de 1, 4V typique et 2V maxi. La sortie IQ sur le raspberry est de 3.3V.
Il est donc impératif de mettre les 2 résistances de liaison de 27K, sinon le U2790 est "mort".
Il est aussi conseillé de démarrer avec les résistances et de tester les filtres dans un deuxième temps.

L'entrée oscillateur sur le U2790 :  Le input level est de -12dBm mini, -10dBm typique et -5dBm maxi. Si vous avez monté le petit oscillateur modifié avec son quartz pour 437Mhz et respecté la valeur de l'atténuateur,  il n'y a pas de pb.

Pour le remplacement du sga3586, n'importe quel ampli monolithique des séries MAR, MAV, MSA, ERA, fait l'affaire, à condition de respecter la tension d'alimentation, en mettant la résistance adéquate.  Voir pour cela les datasheet et nombreux tableaux de correspondance sur le net. Tout dépend aussi de la puissance de sortie qui est nécessaire pour exciter un ampli de puissance. Il est prévu un deuxième étage sur le circuit imprimé.  Dans la précédente réalisation ( émetteur f1doj ), j'avais monté un ERA5, suivi d'un MAV11, les deux étant alimentés en 5V. Sortie 100mW. Vous pouvez voir le montage sur le site de f4agc, version2, modification de la partie HF.
Vous pouvez aussi couper la piste du circuit imprimé en sortie du U2790, après la capacité de 220pf et ajouter un atténuateur si nécessaire. Bref tout est permis,  nous sommes dans le domaine de l'expérimentation !

[f1fco]

une question :
est ce normal de n'avoir aucun niveau de sortie sur un modulateur QPSK si on n'applique pas de signaux I et Q ?
j'ai monté un ERA5, environ 20 mW en sortie si je raccorde le RPi (avec filtre de Nyquist remplacé par 27 Kohms) et 0 si je déconnecte le Rpi

merci pour l'explication
F1FCO, Pierre à Nîmes

même comportement pour le modulateur de F5JP...

[F5SWB]

CI-joint pdf d'un modulateur qpsk 437 mhz pour raspberry pi et ses diverses applications.

Merci à F1DJO pour son montage simple et fonctionnel
J'ai quand même quelques questions :

peut-on régler la résolution en Mpeg 2?
peut-on démoduler du H264 avec une PCI S2-3200 ? Si c'est le cas chez moi je n'arrive pas à afficher d'image ....
73's QRO.
F5SWB.

[F6DZP]

Si l'image n'est pas affichée en H264 c'est que
- le décodeur H264 n'est pas installé sur le PC
ou
- le fichier "decod H264.grf" n'est pas dans le répertoire de tutioune.
ou
- l' encodage du H264 est défaillant à l'émission.
ou
....

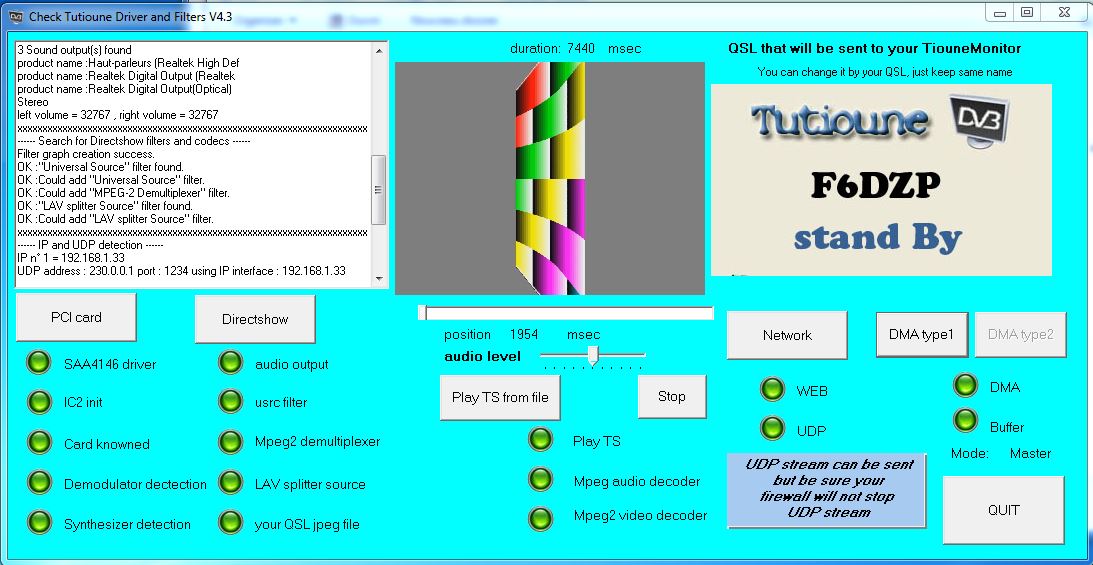

Le mieux est déjà d'installer LAVfilters si ce n'a pas été fait.

Jean-Pierre F6DZP

[F5SWB]

Bonjour jean pierre,

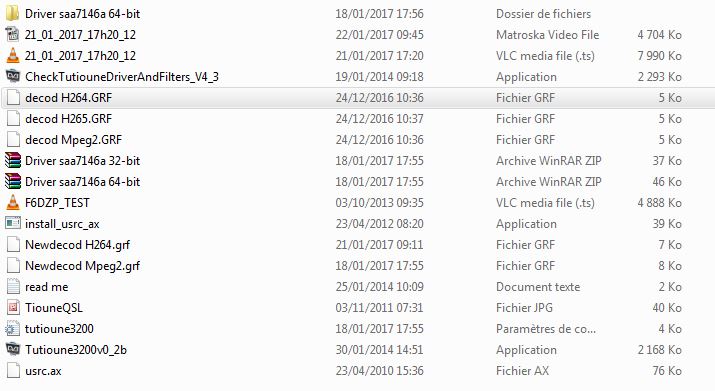

LAV Filters est installé :
decod H264.grf" est présent,
reste que la piste du RPI en H264 .....

[F5SWB]

Jean-pierre,
Le RPI n'est pas en cause car je me décode en H264 sur un récepteur commercial

[F6DZP]

OK

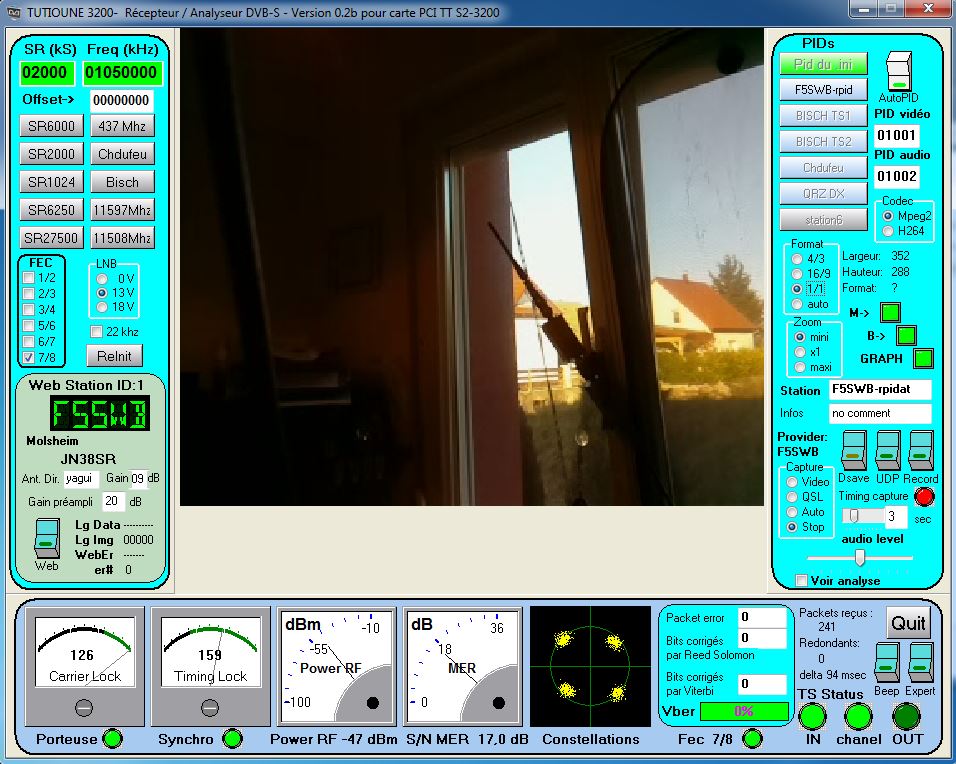

Je peux voir une capture de tutioune3200 recevant du H264?

merci

Jean-Pierre

[F5SWB]

Bonsoir,

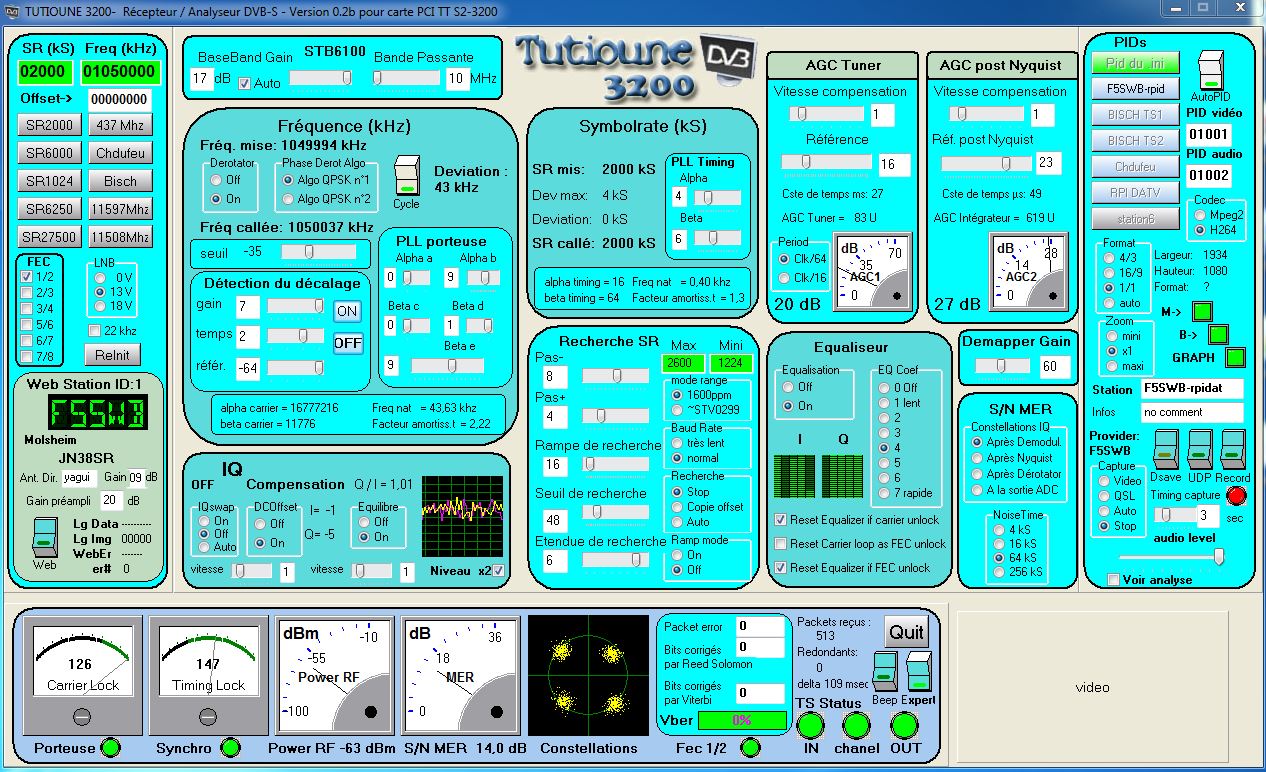

Je me suis mis en mode expert si cela peut aider (moi je suis novice )
