Tutioune1600 v0.4 receives 600 MHz to 2600 MHz

Postby F6DZP » Sat 25 Jan 2014 09:41

Hello,

New version can now receive directly from 600 MHz to 2600 MHz
and accept any value of Offset.

Can be used directly to receive HamTV on 2.4 GHz without LNB or down converter.
But a good preamp will be useful as TT S2-1600 is less sensible at 2.4 GHz and we have no more the additional LNB gain.

If you already have a down converter for 2.4 GHz you can compare both modes.

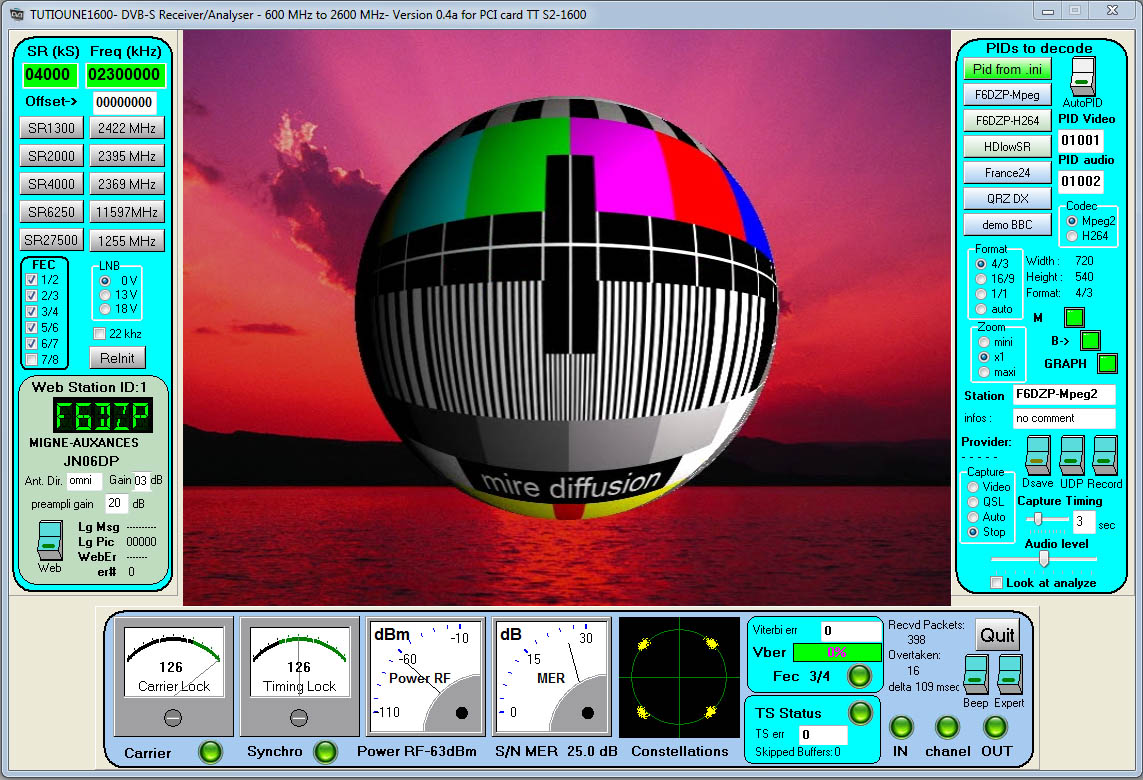

Tutioune1600 v0.4a.jpg
Tutioune1600 v0.4a.jpg (274.06 KiB) Viewed 10524 times


see in the download section :http://www.vivadatv.org/viewtopic.php?f=60&t=214

Jean Pierre F6DZP
F6DZP

Posts: 817
Joined: 24 Dec 2010

Re: Tutioune1600 v0.4 receives 600 MHz to 2600 MHz

Postby f4fdw » Mon 3 Nov 2014 20:23

bonjour

J'ai vu la data de cette carte qui est donnée pour la bande 950 à 2150 alors que vous
parler de 2500mhz !!!!!
merci de m'éclaircir
73 f4fdw Laurent
f4fdw

Posts: 12
Joined: 03 Nov 2014

Re: Tutioune1600 v0.4 receives 600 MHz to 2600 MHz

Postby F6DZP » Tue 4 Nov 2014 08:47

Bonjour,

Les data officielles sont ce qu'elles sont. Ce Tuner TT S261600 va bien de 600MHz à 2600 MHz. Plusieurs OM ont utilisé cette carte sans convertisseur ou LNB pour recevoir directement la station HamTV de l'ISS sur 2.395 GHz
J'ai aussi fait un petit analyseur de spectre qui va de 600MHz à 2600 MHz avec. (http://www.vivadatv.org/viewtopic.php?f=73&t=267)
téléchargeable ici:
http://www.vivadatv.org/viewtopic.php?f=60&t=271

D'autre part, cette carte est donnée pour travailler de 1MS/s à 45 MS/s et je l'utilise avec succès à 125 kS/s. Bien sûr elle est programmée de façon très différente de ce que fait le constructeur.

Jean Pierre F6DZP
F6DZP

Posts: 817
Joined: 24 Dec 2010
