Données pour le Tioune Traffic Monitor ou Tioune Monitoring

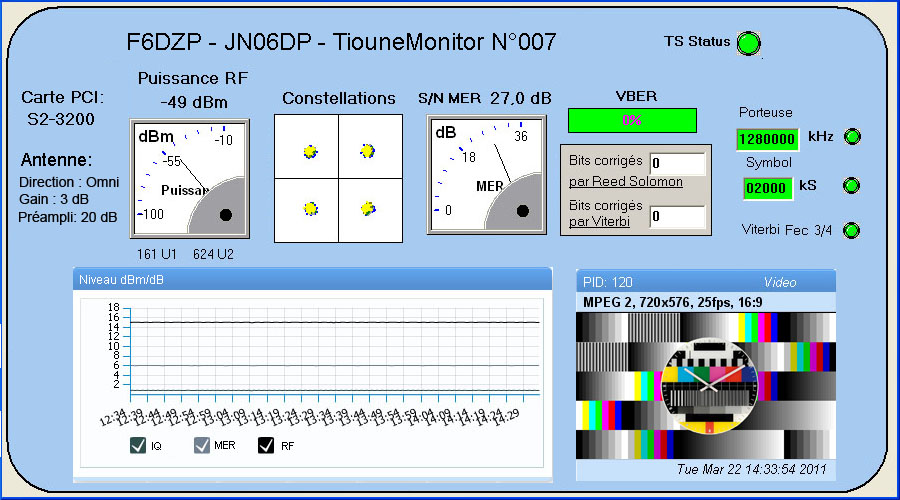

Il faut pouvoir afficher N tableaux du type :
Le nombre de tableaux correspondra au nombre de stations TiouneMonitor connectées.
Pour les calculs de débits, prévoir à + ou - long terme 50 stations
Les valeurs qui seront transmises par la TiouneBox:
- Indicatif Radio amateur ou SWL
- QRA locator
- Carte tuner utilisée
- Direction antenne
- Gain antenne
- Gain préampli
(les informations :Indicatif et QRA locator ou coordonnées GPS peuvent être mis dans la BDD au moment de l’inscription)
- fréquence d’écoute
( en l’absence de signal reçu elle commutera toutes les 30sec entre freq 1280 ou 437 Mhz ou autres choix)
- Symbol rate
- Le niveau RF
- Niveau IQ
- MER
- VBER
- CBER
- Fec découvert (mode auto) + Les 4 status
- Constellations
( on accumule 8 couples IQ= points)
- Image Capturée
Total : xxxx octets
Envoi toutes les 250 msecondes des données mesure :
Image envoyée quand reçue, ensuite toutes les 10 sec.
260x145 en 16/9 soit environ 44k en jpeg qualité 6
D' autres possibilités d'affichage seraient possible comme le calcul et l'affichage de la distance de la liaison, ce qui pourrait automatiquement tenir à jour des pseudo-homologations de DX. Pour cela il suffirait que les stations d'émissions envoient leur valeur de QRAlocator dans leur flux numérique.
et peut-être d'autres idées que vous pouvez soumettre pendant la préparation de l'outil.
Jean Pierre F6DZP
