Chouette, Tutioune a enfin un petit /grand frère/cousin
Enfin des nouvelles intéressantes d’un cousin, né en Russie semble t-il.
Pour moi c’est une très bonne nouvelle et montre que les passionnés de réception TV numérique s’intéressent beaucoup à la réception sur PC qui permet énormément de choses, plutôt qu’utiliser un boitier idiot comme un SL65 qui ne donne aucune information valable sur le signal et qui sort sur une péritel (il paraît que certains utilisent encore cela !) que des signaux analogiques d’une époque obsolète en 525 lignes entrelacées.
Dommage que ce ne sont pas des OM pratiquant la DATV qui créent un outil comme cela mais des passionnés de réception satellite.
Cela entraine 2 conclusions :
1) le monde des OM pratiquant la DATV est encore très en retard
2) les passionnés de TV numérique eux ont bien adopté le PC et sont bien là pour nous montrer un chemin super intéressant.
Si ce nouvel ami de Tutioune, qui œuvre dans le même sens, permet à des DATVistes d’utiliser enfin un PC pour recevoir/analyser des émissions DATV ce ne sera que une super bonne chose !
· Enfin on pourra alors envoyer des images à toute sorte de format non entrelacés, vu enfin proprement sur un écran LCD de bonne définition. On pourra envoyer du mpeg2,du H264 et même de la 3D d’un petit format jusqu’au 1920x1080p et le récepteur sera capable de le montrer identique à ce qu’il était à l’émission ( et pas la peine de sortir un oscillo pour mesurer quoi que ce soit sur un signal vidéo analogique qui n’existe pas)
· Enfin on pourra alors avoir de vrai reports qui disent bien quelque chose sur la nature du signal reçu, de quelle nature sont les difficultés, la dégradation du signal et.., on pourra faire de la réception qui apprend quelque chose et on n‘entendra plus la phrase banale « le numérique c’est du tout ou rien » .
Il faudrait une dizaine d’autres cousins à Tutioune, pour offrir un plus large choix, créer un peu plus de stimulation dans les développements et amener les OM à s’approprier enfin cette technologie par son coté numérique.

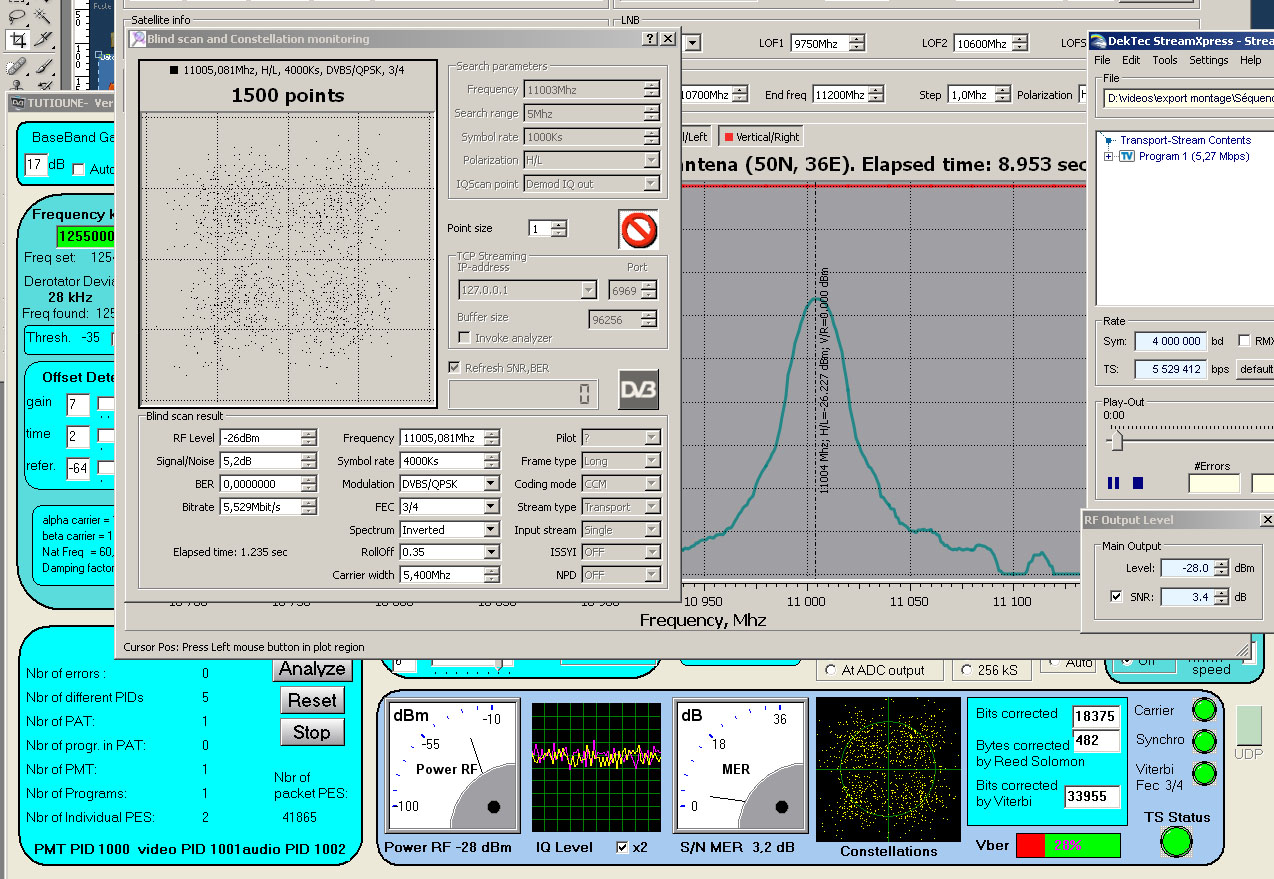

Je viens donc de tester Crazyscan en même temps que Tutioune et je vous invite à aller voir le petit rapport que j’ai mis sur le forum de passionnés de TV numérique VIVADATV.
Tutioune est un outil de mesure DVB –S utilisant un démodulateur STB0899 avec pilote spécifique sur carte PCI
Crazyscan est un outil de scan et mesure DVB utilisant principalement un démodulateur STV090x avec son pilote standard BDA, sur carte PCI, USB et PCI Express. D’autres possibilités de démodulateur sont admises avec moins de fonctionnalités et d’autres sont en préparation. A ce niveau, Crazyscan embrasse un ensemble de solutions matérielles plus large que Tutioune et pourra être utilisé par ceux qui ont un portable qui ne peut se connecter que par USB.
Test de Crazyscan :
1) Cartes Tuner et chipset utilisées
- PCI
- USB
- PCI Express
ça c'est super top!
D’après son auteur, pour avoir les pleines possibilités de ce logiciel, notamment l’utilisation du « blindscan » ( recherche SR, affichage des constellations, S/N MER…) il faut avoir une tuner comportant un chip demod de la famille STV090x
Par exemple la TechnoTrend TT S2-1600 qui comporte un STV0903B et que je teste avec ce logiciel.sous Windows XP
Les résultats indiqués ici sont donc uniquement à prendre en compte avec la carte TT S2-1600, peut-être que des fonctionnalités supplémentaires apparaissent avec d’autres tuner.
Et puis c’est une première découverte donc je n’ai peut-être pas fait toutes le manip pour en tirer le maximum.
2) Réglages du démodulateur
(Malheureusement ?) aucun réglage du chipset de démodulation
3) Détection de la position en fréquence, du SR, du Fec
Scanne une bande de fréquence et affiche le spectre
Trouve Fec, SR, RF level, S/N, inversionIQ
Aucune indication du calage dérotator mais compensé un peu par le visuel du scan
4) Mesure RF level :
ne fonctionne pas en temps réel,
seulement une valeur écrite au moment du lancement du blind scan
donc pas très pratique pour suivre des réglages d’ampli, de direction d’antenne etc…
5) Mesure S/N MER :
ne fonctionne pas en temps réel
seulement une valeur écrite au moment du lancement du blind scan
donc pas très pratique pour suivre des changement suite à QSB, à des réglages d’ampli, de direction d’antenne etc…
6) mesure du BER
ne fonctionne pas du tout
dit simplement 0 ou 1 suivant que le flux TS est ou non décodé ?
et ne fonctionne pas en temps réel, si le signal devient meilleur, pas de changement
7) Constellations :
· points cumulés sur affichage, pas d’effacement à part quitter le blindscan
l'affichage se fige au bout de 990 000 points
l'affichage cumulé ne permet pas de voir une évolution du signal vers un mieux ( les gros "nuages" restent et les nouveaux points sont perdus parmi ceux ci
donc cela limite énormément l'utilisation des constellations pour réglage
· Menu des positions IQ pour afficher les constellations :
o demod IQ out
o equalizer out
o derotator 2 out
o Symbol Input symbols out ?
o Symbols out
o InterSymbols out
o Derotator 1 out
o IQ mismatch out
o Demod input
Tous ne fonctionnent pas car cela doit dépendre de la carte et de son chipset
Mais fonctionnalité pas interchangeable en cours de route, pas de modif en temps réel pour comparer.
8) TCP streaming = UDP vers TS analyzer comme par exemple : Tsreader OUI super!
9) trouver les PID et voir la video
Crazyscan ne sait rien faire dans ce domaine. Ce n'est son objectif pour l'instant. Il peut envoyer le flux pour affichage à un autre logiciel comme VLC, ce qui ajoutera un délai supplémentaire.
10) WebMonitoring : impossible et peu probable dans le futur
transfert des mesures en temps réel vers un site Web pour faire du Monitoring, outil indispensable pour tout OM faisant de la DATV une fois qu’il y a gouté.
11) enregistrement du flux TS reçu dans un fichier : NON - ne sait pas faire
Tutioune
1) carte Tuner utilisée
seulement des cartes PCI à base de STB0899 (Techno trend TT S2-3200, Technisat skystar HD, KNCone, Satix Mystic, Satelco Easywatch)
trop dommage de pas avoir encore eu le temps de l'adapter aux cartes USB notamment la TT S2-3600 et TT S2-3650 et la Terratec S7 qui sont sur l'étagère
et attendent....
2) Réglages du demodulateur
Énormément de réglages possibles, du gain et bande passante du synthétiseur jusqu’aux compensations des signaux IQ…
3) Détection de la position en fréquence, du SR, du Fec
Ne scanne pas une bande de fréquence car on la connaît déjà ( je pensais le faire au début mais relégué à plus tard car pas indispensable)
Trouve Fec, décalage SR, RF level, S/N, inversionIQ
indication du calage dérotator et donc du décalage en fréquence
4) Mesure RF level :
fonctionne en temps réel,
très pratique pour suivre des réglages d’ampli, de direction d’antenne etc…
5) Mesure S/N MER :
fonctionne en temps réel
donc très pratique pour suivre des changement suite à QSB, à des réglages d’ampli, de direction d’antenne etc…
6) Mesure du BER
fonctionne en temps réel
affichage en temsp réel du nb de bits corrigés ( pas de la valeur normalisée plus difficile à visualiser me semble t-il)
donc très pratique pour suivre des changement suite à QSB, à des réglages d’ampli, de direction d’antenne etc…
7) Constellations :
- points affichés en flux continu comme sur analyseurs pro
- Menu des positions IQ pour afficher les constellations :
o demod IQ out = après démodulateur
o equalizer out = après Nyquist
o Derotator out = Après derotator
o Demod input = à la sortie ADC
position interchangeable en cours de route, avec modif en temps réel pour comparer.
Ce qui donne 4 états disponibles et visibles avec le STB0899
8) TCP streaming = UDP vers TS analyzer comme par exemple : Tsreader OUI dispo avec la version TiouneVideo 0.5b
9) [b]décodage des tables, PID et affichage de la vidéo
ça Tutioune sait faire grâce à son compagnon "TiouneVideo" on peut même afficher plusieurs vidéo simultanément
10) WebMonitoring : Possible et déjà prêt !
transfert des mesures en temps réel vers un site Web pour faire du Monitoring, outil indispensable pour tout OM faisant de la DATV une fois qu’il y a gouté.
On peut regarder en temps réel comment on est reçu, il y a les mesures, les constellations, les images et même l’historique sur les 2 dernières heures.
11) enregistrement du flux reçu dans un fichier .ts : OUI en temps réel
à suivre car je vais continuer à tester.
Jean Pierre F6DZP
